Complemento Cálculo de hormigón para RFEM 6

Cálculo de hormigón

Manuales en línea

}

Precios

Cálculo de hormigón para RFEM 6

El complemento para RFEM y RSTAB permite el cálculo y dimensionamiento de barras, conjuntos de barras y superficies (solo RFEM).

El cálculo se realiza según las normas específicas para el estado límite último y el estado límite de servicio.

El hormigón armado, un material compuesto de hormigón y de armaduras de acero, se caracteriza por su alta resistencia y ductilidad. Estas propiedades lo convierten en un material de construcción versátil y popular en la industria de la construcción.

El complemento para RFEM y RSTAB permite el cálculo de barras, conjuntos de barras y superficies (solo RFEM). Representación de una escalera con viga central e integración de landing superior e inferior.

Subnavigation

Barras y superficies

El complemento le permite calcular y dimensionar con precisión y de manera transparente barras, conjuntos de barras y superficies compuestas de secciones de hormigón armado en cuanto a los estados límite últimos y de servicio.

Transferencia automática de los esfuerzos de RFEM/RSTAB
Verificaciones en los estados límite últimos y de servicio
En base a los Anexos Nacionales integrados (AN), también se pueden definir límites y parámetros personalizados.
Flexibilidad mediante opciones de ajuste detalladas para las bases y alcance de los cálculos
Resultados rápidos y claros para obtener una visión inmediata del progreso de las verificaciones tras el dimensionamiento
Salida gráfica de los resultados integrada en RFEM/RSTAB, por ejemplo, criterios de verificación o armadura necesaria
Salida numérica clara de los resultados en cuadros de diálogo y la posibilidad de representarlos gráficamente en el modelo
Integración de los resultados en el informe de RFEM/RSTAB

Requisitos de hardware y del sistema

Representación técnica de una cabeza de pilote como cimentación de un ascensor en un módulo de cálculo de estructuras de hormigón.

Webinario: Modelado y dimensionamiento de estructuras de hormigón armado en RFEM 6 y RSTAB 9

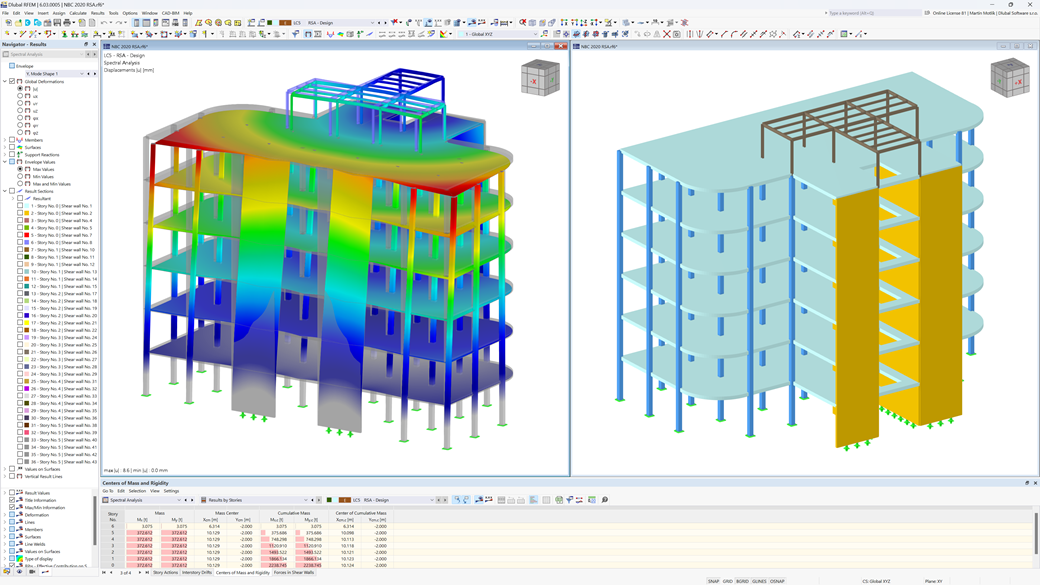

Representación del cálculo de hormigón en el modelo de RFEM, incluida la interfaz gráfica de usuario con parámetros de cálculo detallados.

Cálculo de hormigón para RFEM 6

Cabeza de alcantarilla de hormigón modelada en el software RFEM, mostrando detalles estructurales.

Complemento Cálculo de hormigón para RFEM 6

Modelo de edificio residencial en altura Hochpunkt E - Franklin Village Mannheim

Animación de edificio residencial alto en RFEM 6 | Vista 1 (© AS+P Albert Speer + Partner GmbH | Visualización: Architektur-Computergrafik B. C. Horvath)

Webinario: Modelado y dimensionamiento de estructuras de hormigón armado en RFEM 6 y RSTAB 9

Cálculo de hormigón para RFEM 6

Complemento Cálculo de hormigón para RFEM 6

Animación de edificio residencial alto en RFEM 6 | Vista 1 (© AS+P Albert Speer + Partner GmbH | Visualización: Architektur-Computergrafik B. C. Horvath)

Webinario: Modelado y dimensionamiento de estructuras de hormigón armado en RFEM 6 y RSTAB 9

Ventajas del diseño de hormigón

Dimensionamiento de superficies, vigas y barras a compresión en un solo complemento
Definición libre de la armadura directamente en el programa principal
Documentación detallada de las comprobaciones de diseño de los componentes
Interacción de barras y superficies en el análisis de deformaciones

Salida de la resistencia de la sección mediante diagramas de interacción
Definición de diferentes anchos de integración de nervios en una barra
Consideración de la armadura de piel en el diseño de nervios

Cálculo intuitivo de estructuras de hormigón

Diseñar y verificar estructuras de hormigón armado, incluyendo el análisis de deformaciones, el diseño a flexión y las tensiones en la sección transversal.

Representación gráfica de tensiones de secciones

El complemento de Diseño de Concreto te permite mostrar las tensiones y deformaciones de una sección transversal de concreto y refuerzo como una imagen de tensiones en 3D o un gráfico en 2D. Dependiendo de los resultados seleccionados en los detalles de diseño, las tensiones o deformaciones se muestran en el refuerzo longitudinal definido bajo acciones de carga o fuerzas internas límite.
Diagrama de interacción interior 3D My-Mz-N

El complemento de diseño de concreto ofrece un diagrama de interacción 3D My-Mz-N para secciones transversales de concreto reforzado, ayudando a visualizar el estado límite último. Puede verificar fácilmente si se excede la resistencia límite y personalizar la apariencia del diagrama según sus necesidades.
Armadura de punzonamiento

En el complemento de diseño de concreto, tienes la opción de definir una armadura de cortante por punzonamiento existente orientada verticalmente. Pueden consistir en estribos o pernos de cabeza. La armadura de punzonamiento se toma en cuenta en el diseño de cortante por punzonamiento.

Ir al vídeo explicativo
Análisis de deformaciones

El complemento de diseño de concreto proporciona análisis de deformación para superficies de concreto reforzado, incluidas las agrietadas (estado II), utilizando métodos como ACI 318-19 y EN 1992-1-1. Tiene en cuenta el endurecimiento por tracción entre grietas y puede incluir fluencia y retracción. Los resultados se muestran gráficamente y numéricamente, con plena integración en el informe de impresión de RFEM.

Representación visual de tensiones y deformaciones en la sección de hormigón con armadura y condiciones de carga.

Diagrama de interacción 3D que muestra la capacidad última de carga de las secciones de hormigón armado con momentos y esfuerzo axial.

Vista de configuración de armadura de cortante por punzonamiento vertical en el complemento Diseño de hormigón garantizando la seguridad contra fallos estructurales.

Vista gráfica de armadura de barras de hormigón y deformaciones para análisis estructural

Diseñado con el complemento Cálculo de hormigón en RFEM 5

Edificio de hormigón con una esquina notable, diseñado con RFEM para un dimensionamiento eficiente.

Edificio de oficinas angulado

Aquí tiene la opción de abrir el modelo de un edificio de hormigón con un ángulo distintivo, diseñado con RFEM.

La renovación de la sede de INAIL en Ancona destaca el uso de diseño sostenible con procesos BIM avanzados y prefabricados de concreto.

Sede principal de INAIL en Ancona

Aquí puede abrir el modelo de la sede de INAIL en Ancona, una renovación de la antigua escuela con un diseño sostenible y procesos BIM.

Edificio de hormigón armado

Aquí tiene la opción de abrir el modelo de un edificio de hormigón armado que ha sido dimensionado utilizando el método del espectro de respuesta para terremotos.

Modelo de un rascacielos con detalles estructurales en RFEM.

Edificio de torre gran altura

Descargue el modelo de un edificio de gran altura y ábralo en el software de elementos finitos RFEM.

Otros modelos

Cálculo de barras

Utilice este complemento para determinar los parámetros para la armadura longitudinal, transversal y de torsión, así como la profundidad de la fibra neutra, y la deformación límite del acero. En el programa, puede considerar las deformaciones en el estado fisurado (Estado II) según EN 1992-1-1 y ACI 318-19, comprobar la rigidez a tracción, verificar la fluencia, retracción y fatiga según EN 1992-1-1 y realizar verificaciones de resistencia sísmica según el Eurocódigo 8, entre otros muchos indicadores.

Más información

Superficie de diseño

En el programa, puedes encontrar la opción de refuerzo de dos bandas libre, opciones de diseño para evitar el doblado del refuerzo, compresión o corte, y muchas opciones para definir el refuerzo.

El programa te permite definir y diseñar secciones, considerar la rigidez y el pandeo, y obtener un desglose preciso de las causas de situaciones no diseñables.

Las bandas de diseño te permiten colocar el refuerzo de manera eficiente y determinar automáticamente la longitud de anclaje.

Más funciones

Funciones de cálculo de armadura de hormigón en RFEM 6 | Cálculo de superficies

Banner W para las características de diseño de armadura de hormigón en RFEM 6.

Entrada de datos

El software de Dlubal facilita muchos pasos para apoyarle. Para facilitar la entrada de datos, están predefinidas las superficies, barras, conjuntos de barras, materiales, espesores de superficie y secciones definidos en RFEM o RSTAB. Puede utilizar la función [Seleccionar] para la selección gráfica en distintos lugares del programa. Además, tiene acceso a las bibliotecas globales de materiales y secciones.

Más información

Resultados

El programa proporciona los aprovechamientos de los cálculos individuales (por ejemplo, estado límite último, estado límite de servicio o cumplimiento de normas constructivas) en una tabla. También se obtiene la armadura necesaria en tablas de resultados claras. El programa proporciona todos los valores intermedios de manera trazable.

Más información
