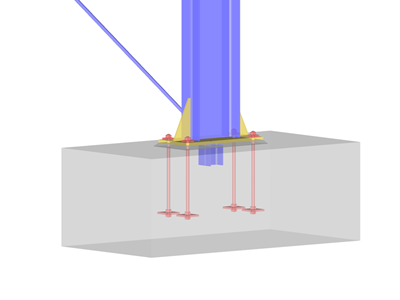

Vérification des pieds de poteaux articulés et encastrés
Quatre types d'assemblages sont disponibles pour les pieds de poteaux articulés :
- Pied de poteau simple
- Pied de poteau conique
- Pied de poteau pour des sections creuses rectangulaires
- Pied de poteau pour des sections creuses circulaires
Cinq types d'assemblages sont disponibles pour les pieds de poteaux encastrés :
- Plaque d'assise sans raidisseur
- Plaque d'assise avec raidisseur au centre des semelles
- Plaque d'assise avec des raidisseurs sur les deux côtés du poteau
- Pied de poteau avec des sections en U
- Pied d'encuvement

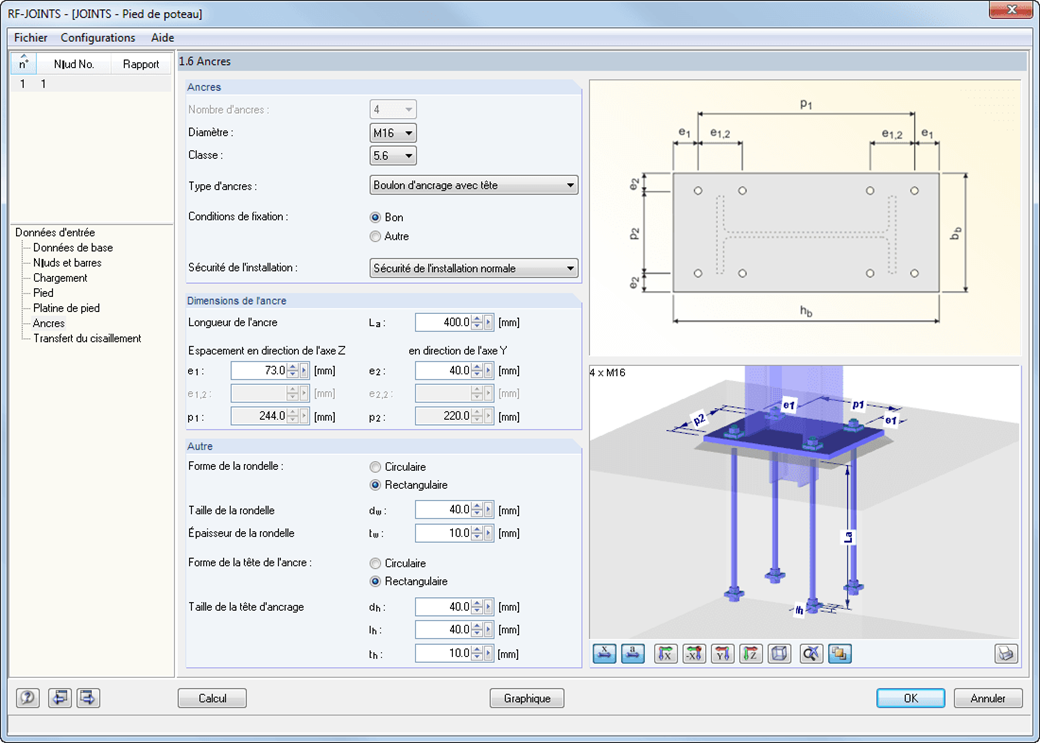

Pour tous ces assemblages, le pied ou la plaque d'assise est soudé tout autour du poteau en acier. Les assemblages avec ancrages sont coulés dans la fondation. Vous pouvez sélectionner les types d'ancrage M12 - M42 avec des nuances d'acier 4.6 à 10.9. Des plaques rondes ou carrées peuvent être disposées en haut et en bas des ancrages pour améliorer la répartition des charges ou leur résistance. Il est en outre possible d'utiliser des barres filetées ou circulaires avec un filetage appliqué aux extrémités de barre.
Le matériau, l'épaisseur de la couche de scellement ainsi que les dimensions et le matériau de la fondation peuvent être choisis librement. Il en va de même pour les armatures au bord de la fondation. Une bêche peut être disposée au bas de la plaque d'assise pour améliorer le transfert de cisaillement.
Les efforts tranchants sont transférés par une bêche, des ancrages ou par friction. Les différents composants peuvent être combinés.

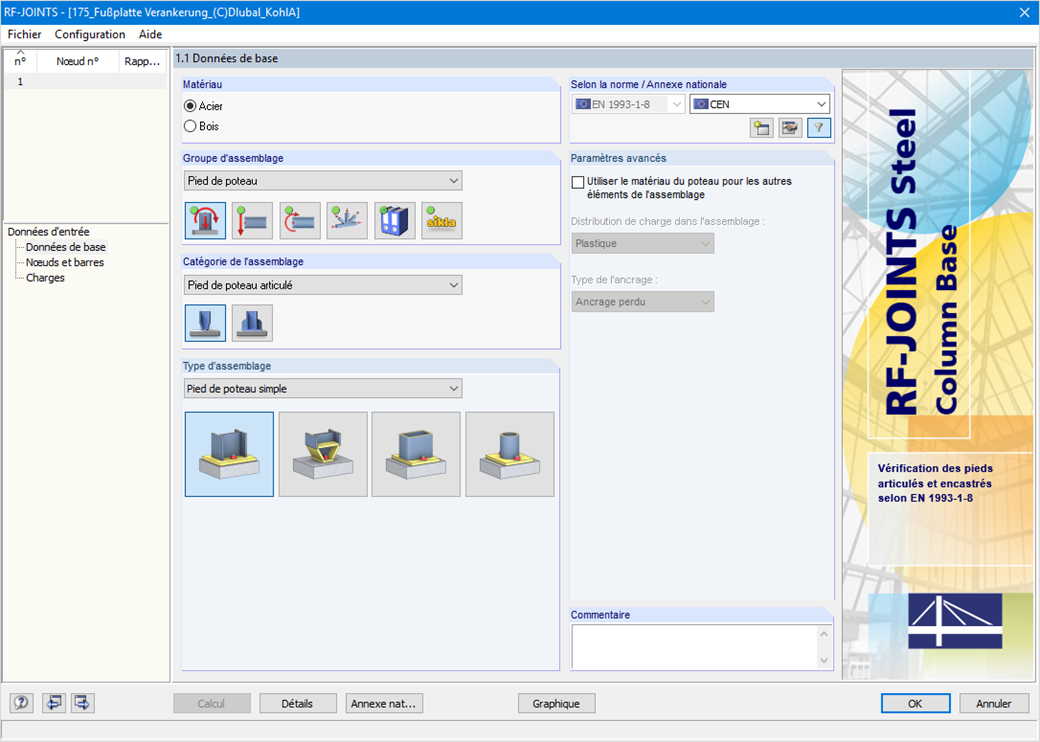

Après avoir sélectionné le type d'ancrage et la norme de calcul dans la première fenêtre d'entrée, définissez dans la fenêtre 1.2 le nœud à importer de RFEM/RSTAB et où l'ancrage de pied doit être calculé.
Vous avez également la possibilité de définir la section et le matériau du poteau manuellement. Dans les fenêtres d'entrée suivantes, vous pouvez définir les paramètres du point de base, tels que Le chargement est importé de RFEM/RSTAB ou, dans le cas d'une définition manuelle d'assemblage, les charges sont entrées.
Après le calcul, RF-/JOINTS Steel - Column Base affiche les vérifications suivantes :
- Résistance en flexion du de pied du poteau
- Résistance des ancres à la traction et au cisaillement
- Résistance de la blèche
- Vérification du béton en compression / Rupture des extrémités du béton
- Frictions
- Cordons de soudure

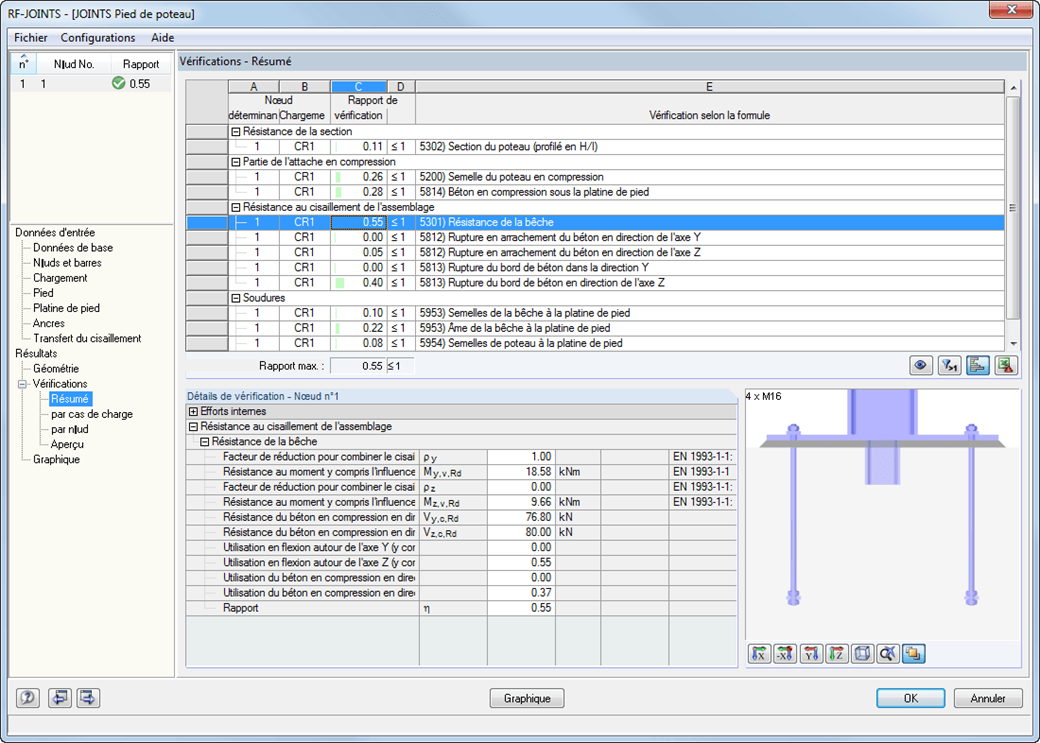

Tout d'abord, les vérifications déterminantes de la connexion sont compilées et affichées sous forme de tableau avec la géométrie de la connexion. Dans d'autres tableaux de sortie, tous les détails essentiels de la vérification, tels que les capacités des ancrages, les contraintes dans les soudures, etc., peuvent être consultés.

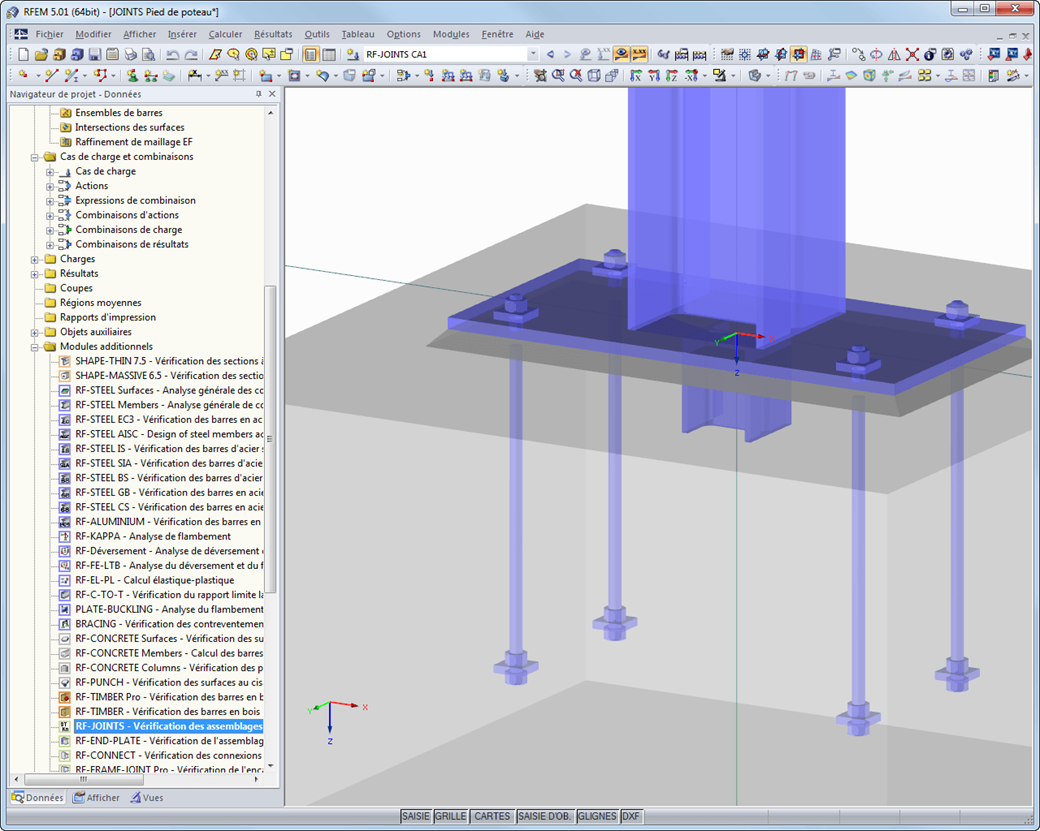

Les dimensions importantes pour la construction de la connexion, les indications de matériaux et les soudures sont immédiatement visibles et peuvent être incluses dans l'impression. Les connexions peuvent être visualisées dans le module RF-/JOINTS Acier - Base de poteau ou directement dans le modèle RFEM/RSTAB.
Tous les graphiques peuvent être imprimés directement ou intégrés dans le rapport d'impression RFEM/RSTAB. Grâce à l'impression à l'échelle, un contrôle visuel optimal est possible dès la phase de conception.
