Wymiarowanie przegubowych i utwierdzonych podstaw słupów
W kategorii Fundamenty przegubowe dostępne są cztery różne połączenia z blachą podstawy:
- Prosta podstawa słupa
- Zbieżna podstawa słupa
- Podstawa słupa dla prostokątnych profili zamkniętych
- Podstawa słupa dla okrągłych profili zamkniętych
W kategorii Podparcie dla słupów dostępnych jest pięć różnych układów połączeń dwuteowników:
- Podstawa słupa bez usztywnienia
- Podstawa słupa z żebrami usztywniającymi w środku pasa
- Podstawa słupa z żebrami usztywniającymi po obu stronach słupa
- Podstawa słupa z usztywnieniami ceowymi
- Fundament kielichowy

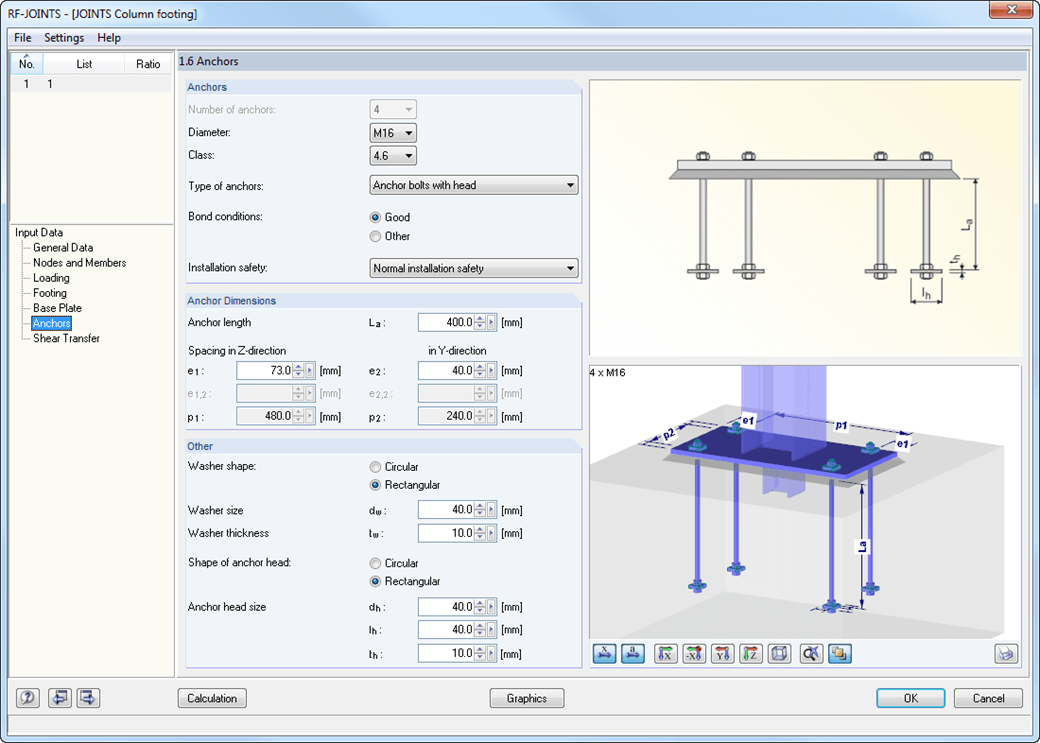

Wszystkie typy połączeń zawierają płytę podstawy przyspawaną do stalowego słupa. Połączenia za pomocą kotew są zabetonowane w fundamencie. Do wyboru są kotwy typu M12 - M42 o gatunkach stali 4.6 - 10.9. Górna i dolna strona kotew może być wyposażona w zaokrąglone lub kątowe blachy w celu lepszego rozłożenia obciążenia lub zakotwienia. Dodatkowo można zastosować prostokątne lub okrągłe głowice kotwiące z gwintem na końcach pręta.
Materiał i grubość warstwy zaprawy oraz wymiary i materiał podstawy można ustawić dowolnie. Ponadto można zdefiniować zbrojenie brzegowe stopy. Aby zapewnić lepsze przenoszenie sił tnących, na dolnej stronie blachy podstawy można zastosować skos (nakładka).
Siły tnące są przenoszone przez nakładki, kotwy lub tarcie. Poszczególne komponenty można łączyć.

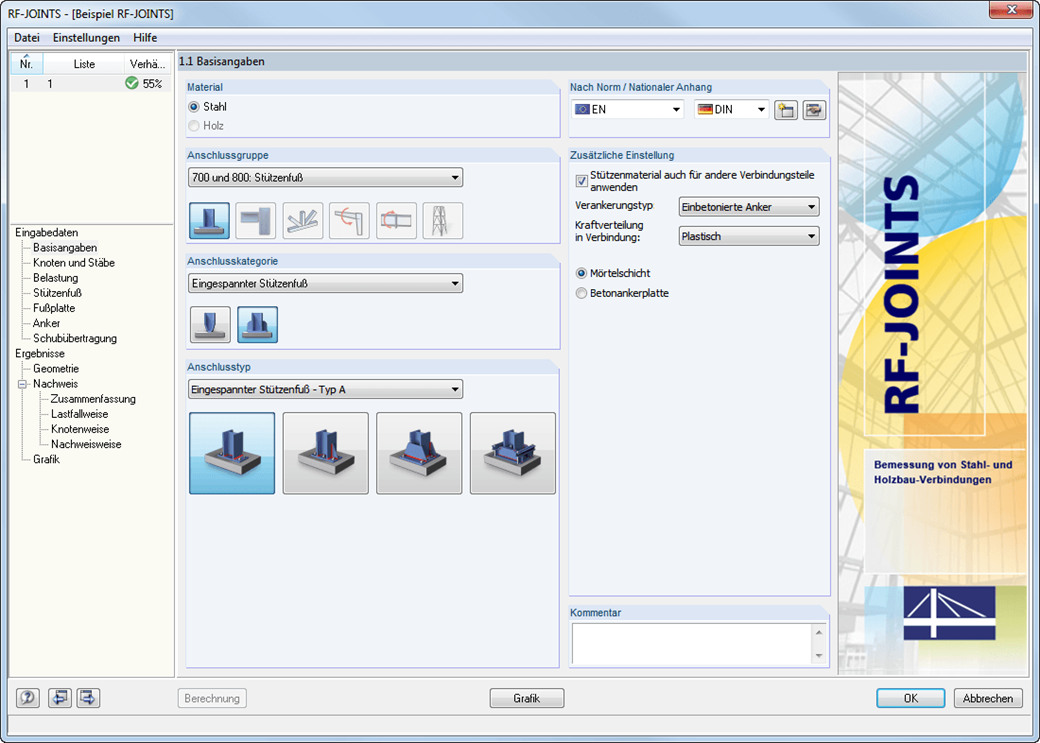

Po wybraniu w pierwszym oknie wprowadzania typu zakotwienia i normy obliczeniowej, w oknie 1.2 należy zdefiniować węzeł, który ma zostać zaimportowany z programu RFEM/RSTAB i w którym ma zostać przeprowadzone wymiarowanie zakotwienia.
Opcjonalnie można ręcznie zdefiniować przekrój i materiał słupa. W kolejnych oknach wprowadzania można zdefiniować parametry punktu bazowego, takie jak np. Obciążenie jest importowane z programu RFEM/RSTAB lub, w przypadku ręcznej definicji połączenia, wprowadzone obciążenia.
Po dokonaniu analizy moduł RF-/JOINTS Steel - Column Base pokazuje następujące obliczenia:
- Wytrzymałości na zginanie podstawy słupa
- Rozciągania kotew oraz siły ścinające w kotwach
- Wytrzymałości na scinanie klina
- Ściskania betonu / zniszczenia krawędzi betonu
- Tarcie
- Spoiny

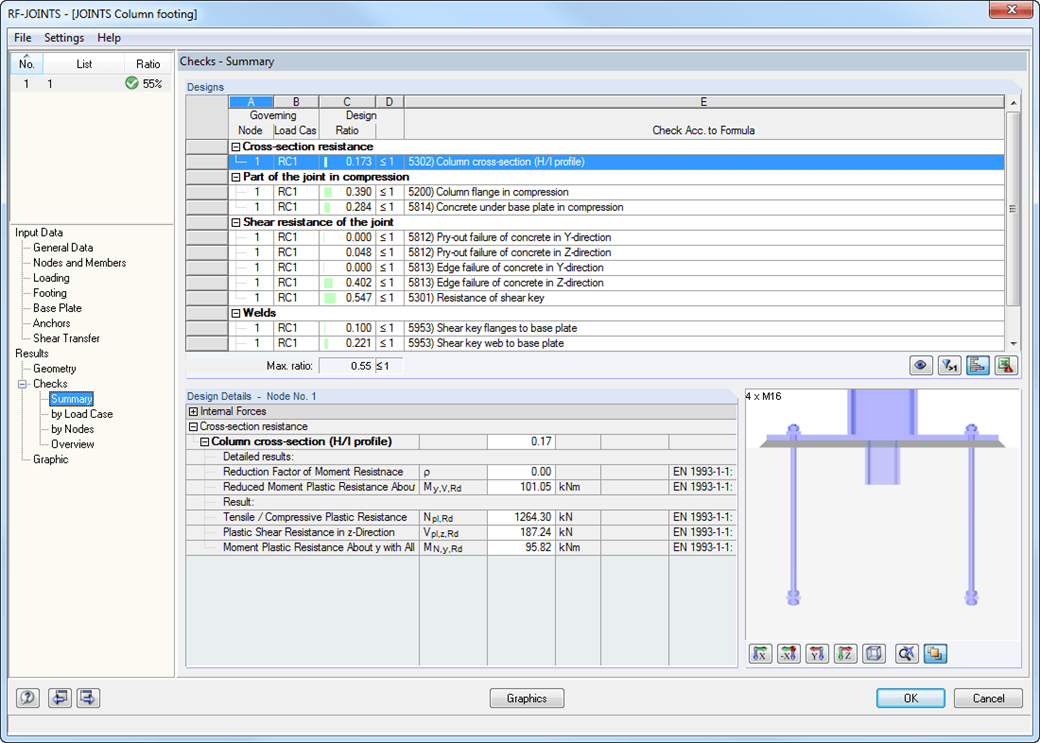

Główne funkcje wymiarowania połączeń są najpierw pogrupowane i wyświetlane wraz z podstawową geometrią połączenia w pierwszym oknie wyników. W pozostałych tabelach wyników można zobaczyć wszystkie istotne szczegóły obliczeń, takie jak nośność kotew, naprężenia w spoinach itp.

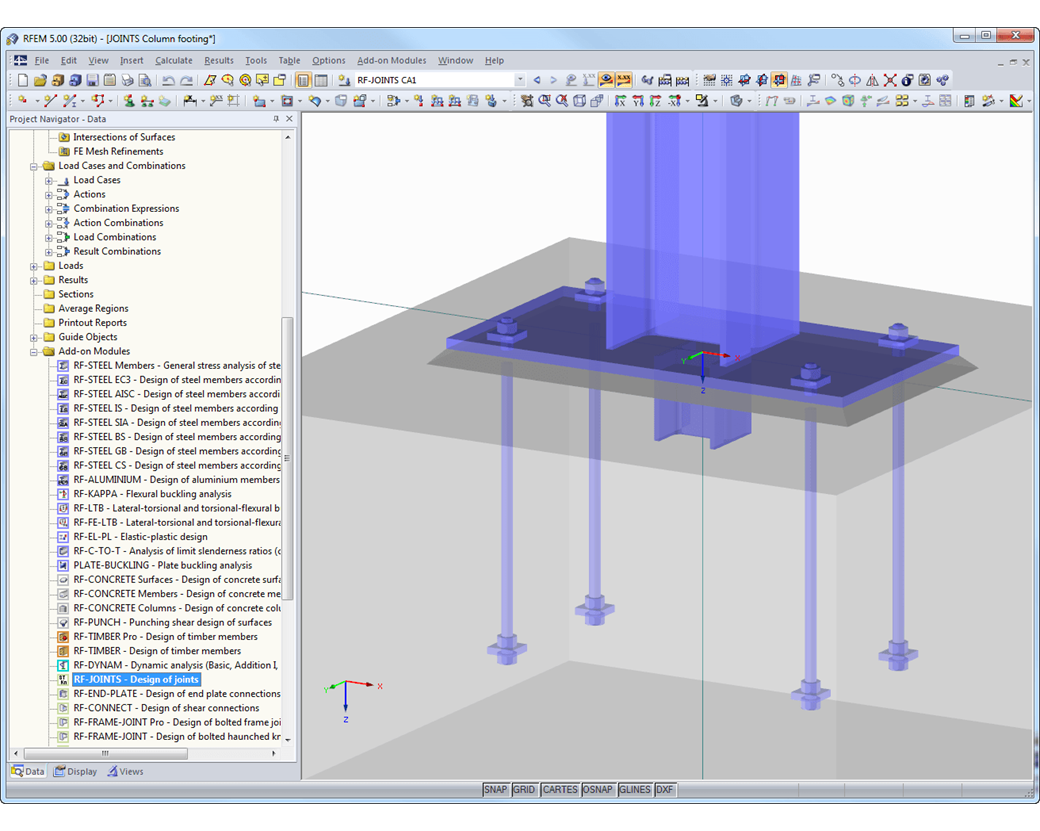

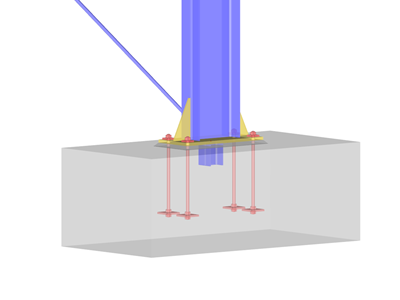

Wymiary, specyfikacje materiałowe i spoiny, które są istotne dla konstrukcji połączenia, są widoczne od razu i można je wydrukować. Połączenia można zwizualizować w module dodatkowym RF-/JOINTS Steel - Column Base lub w modelu RFEM/RSTAB.
Wszystkie grafiki mogą zostać dołączone do protokołu wydruku programu RFEM/RSTAB lub wydrukowane bezpośrednio. Dzięki skalowaniu wyników, możliwa jest optymalna kontrola wizualna już na etapie projektowania.
