Přídavný modul pro RFEM 5
RF-JOINTS Steel - Column Base

Přídavný modul pro RFEM 5
RF-JOINTS Steel - Column Base

Přídavný modul RF-JOINTS Steel - Column Base umožňuje posuzovat patky kloubových a vetknutých ocelových sloupů podle normy Evropské unie EN 1993-1-8 (včetně národních příloh).

Für gelenkige Stützenfüße stehen Ihnen vier verschiedene Fußplattenverbindungen zur Auswahl, um die Anforderungen an unterschiedliche Bauprojekte zu erfüllen. Tato rozmanitost umožňuje flexibilnější návrh a přizpůsobení specifickým požadavkům stavebního projektu.

Banner | Přípoje v programu RFEM 5

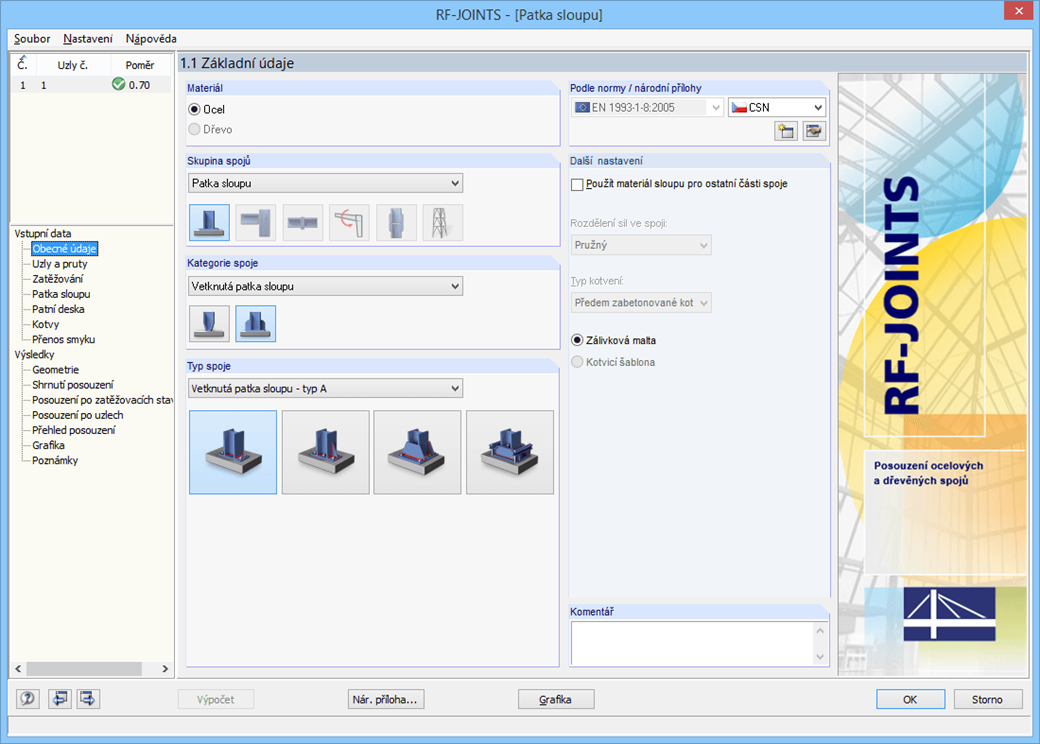

General Data
RF-/JOINTS Steel - Column Base | Základní vlastnosti

Pro kloubové patky sloupů jsou k dispozici čtyři různé spoje patní desky:

  • Jednoduchá základová patka
  • Zúžená základová patka
  • Základová patka pro obdélníkové duté profily
  • Základová patka pro kruhové duté profily

Pro vetknuté patky sloupů je k dispozici pět různých návrhových variant I-profilů:

  • Patní deska sloupu bez výztuh
  • Patní deska sloupu s výztuhami ve středu pásnic
  • Patní deska sloupu s výztuhami na obou stranách sloupu
  • Patní deska s U-profily
  • Kalichový základ

U všech spojů je patní deska přivařená po celém obvodu průřezu sloupu. Kotvy jsou zabetonovány v základu. K dispozici jsou kotvy o průměrech M12 - M42 s třídami pevnosti oceli 4.6 - 10.9. Horní a dolní strana kotev může být opatřena kruhovými nebo obdélníkovými podložkami pro lepší rozdělení zatížení nebo ukotvení. Dále je možné zvolit použití přímých tyčových kotev, přímých žebrovaných tyčových kotev nebo kotevních šroubů s hlavou.

Materiál a tloušťka patní desky včetně rozměrů a materiálu základu (patky sloupu) je libovolně nastavitelná. Dále lze definovat vyztužení okraje základu. Pro lepší přenos smykových sil je možné zadat smykovou zarážku na spodní straně patní desky.

Smykové síly se přenášejí pomocí této zarážky nebo pomocí kotev či třením. Uvedené možnosti přenosu se mohou kombinovat.

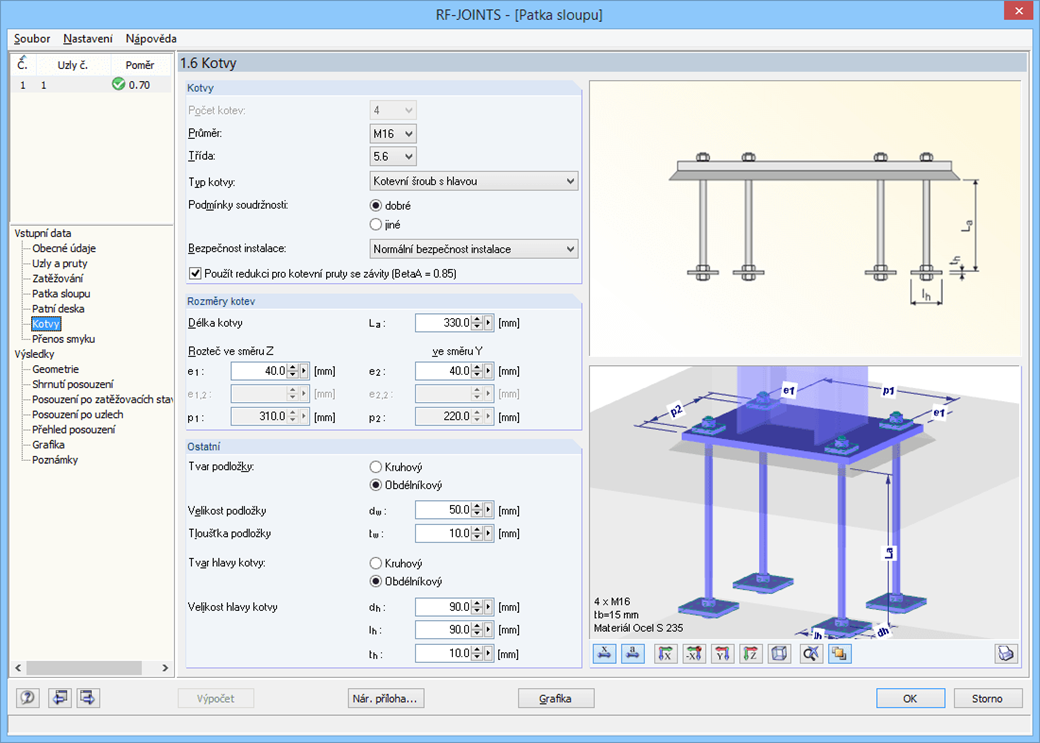

Eingabe der Anker
RF-/JOINTS Steel - Column Base | Údaje

Poté, co jsme v prvním vstupním dialogu vybrali typ ukotvení a návrhovou normu, je třeba v dialogu 1.2 zadat uzel, který se má převzít z programu RFEM/RSTAB, a u kterého se má posoudit ukotvení patky.

Průřez sloupu a materiál lze zadat také ručně. V dalších vstupních tabulkách lze zadat parametry základního bodu, například Zatížení se převezme z programu RFEM/RSTAB nebo v případě ručního zadání přípoje zadáme zatížení.

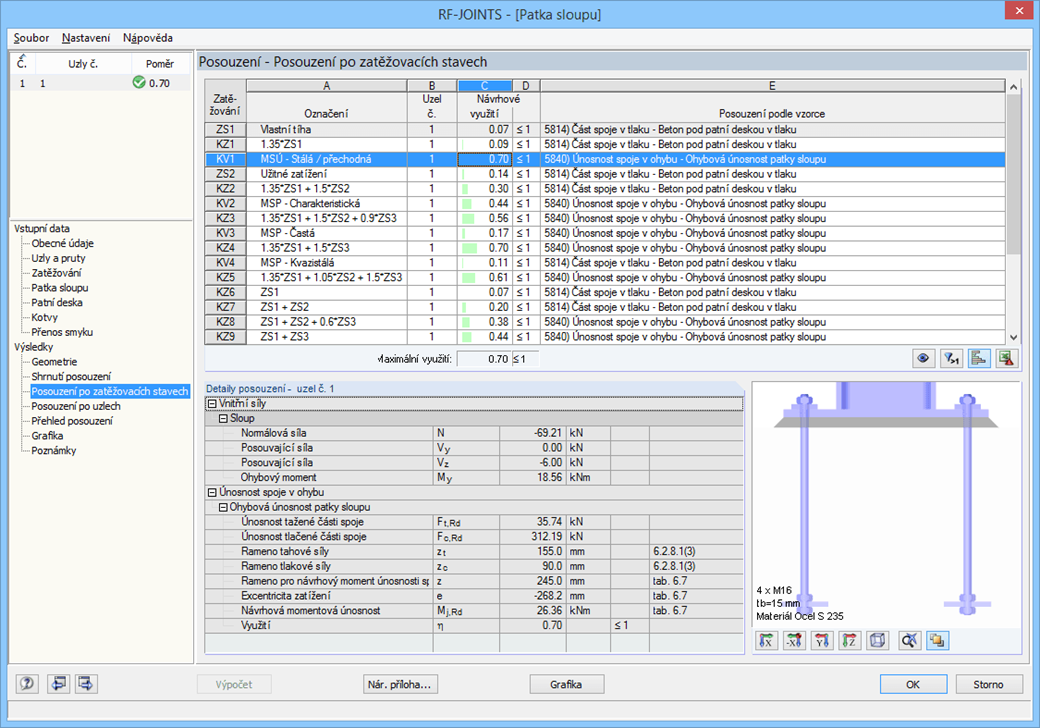

Posouzení - shrnutí
RF-/JOINTS Steel - Column Base | Statické výpočty

Po skončení výpočtu se zobrazí následující posouzení:

  • Ohyb patní desky
  • Tahová a smyková síla v kotvách
  • Pevnost smykové zarážky
  • Tlak v betonu / porušení okraje betonu
  • Tření
  • Svary

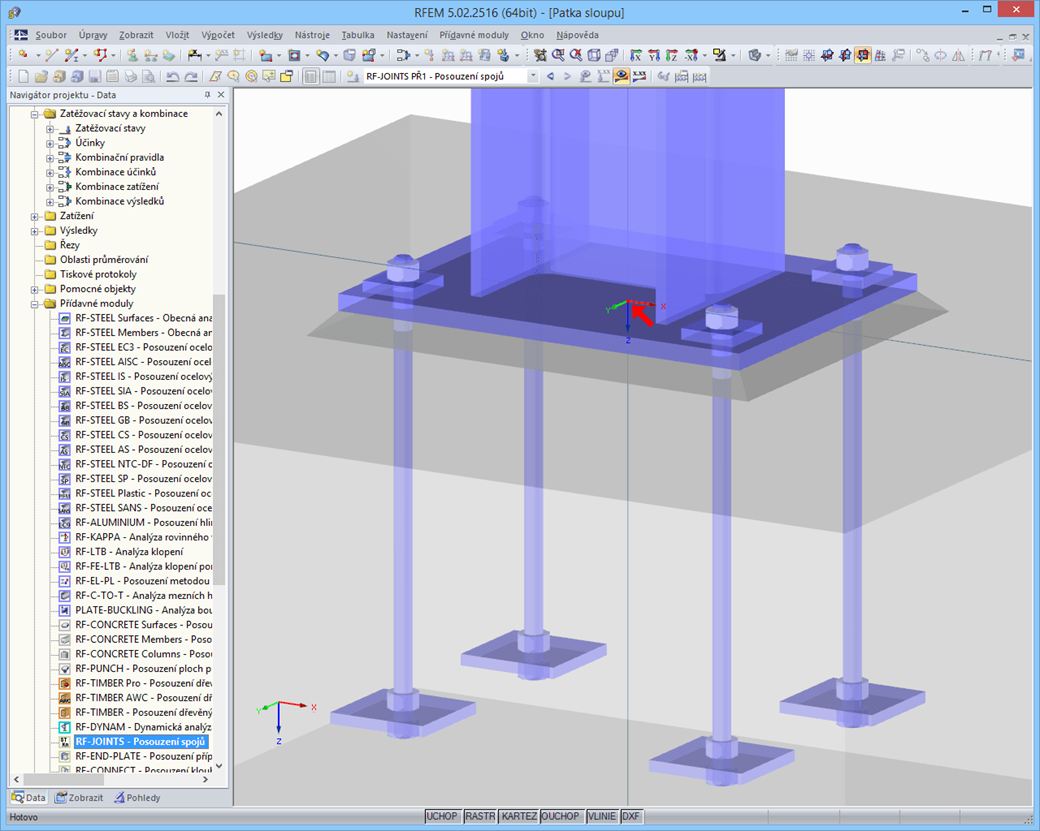

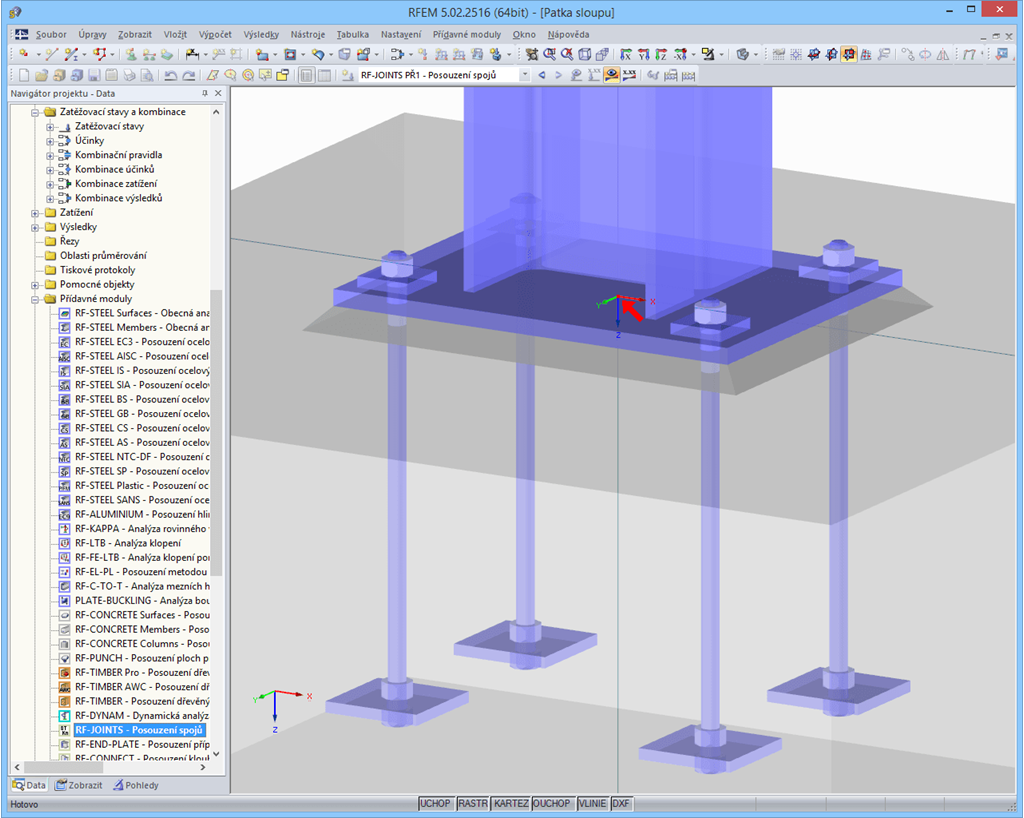

Visualisierung des Fußpunktes in RFEM
RF-/JOINTS Steel - Column Base | Výsledky

Nejprve se rozhodující posouzení spoje uspořádají do skupin a zobrazí se v tabulce výsledků včetně geometrií spoje. V ostatních tabulkách výsledků lze vidět všechny základní detaily posouzení, jako je únosnost kotev, napětí ve svarech a další.

Rozměry, údaje o materiálech a svary, které jsou důležité pro vytvoření spoje, jsou okamžitě viditelné a lze je vytisknout. Spoje lze vizualizovat v přídavném modulu RF-/JOINTS Steel – Column Base nebo přímo na RFEM/RSTAB modelu.

Všechny grafiky je možné vytisknout přímo nebo je přidat do globálního tiskového protokolu programu RFEM/RSTAB. Výsledky v odpovídajícím měřítku umožňují optimální kontrolu modelu již ve fázi navrhování.
