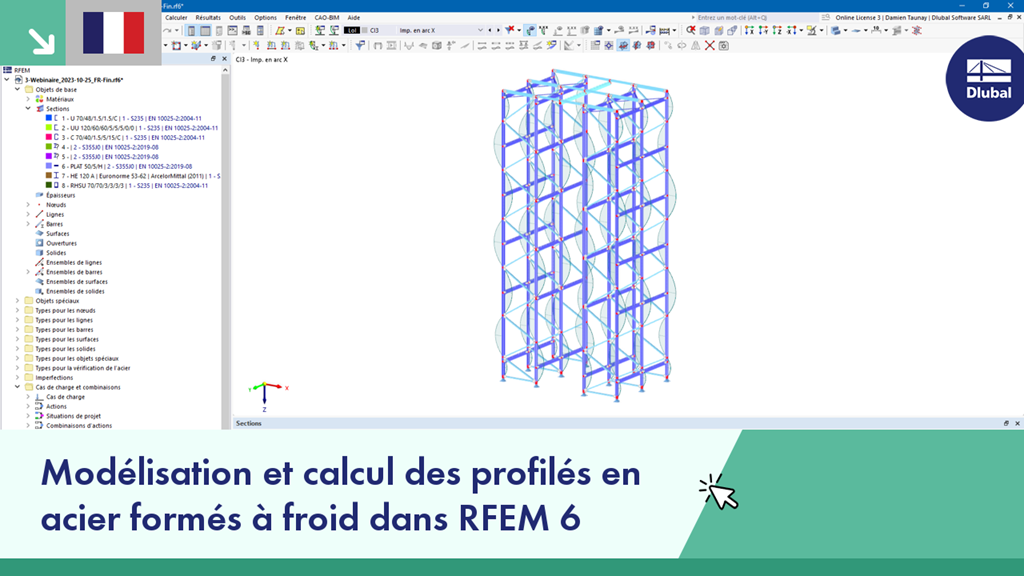

Dans ce webinaire, nous vous présentons comment créer une section de profilé formé à froid dans RSECTION et comment effectuer le calcul de structure dans RFEM 6 / RSTAB 9.
Contenu :
00:00 Introduction
02:39 Présentation du flux de travail
06:18 Création de sections dans RSECTION
12:26 Vue d’ensemble de la structure
19:22 Charges, imperfections et combinaisons de charges
39:47 Vérification des profilés formés à froid selon EN 1993-1-3
46:16 Interprétation et documentation des résultats
