Vous pouvez ajuster ces paramètres dans le menu «Outils» → «Plan de travail, grille/saisie, saisie de l'objet, lignes directrices ...».

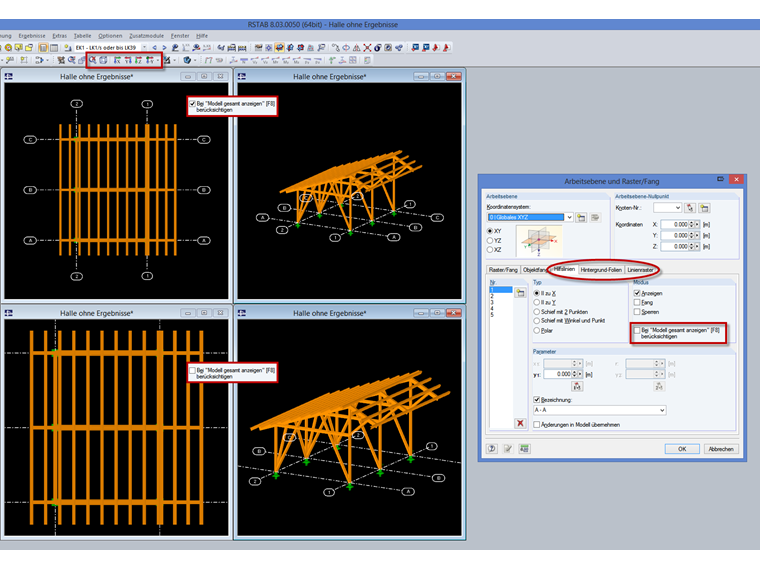

Considération des objets auxiliaires dans la section "vues"
Si vous souhaitez considérer les objets auxiliaires dans la vue d'ensemble (touche F8 ou double-clic de la molette de la souris) ou bien dans une direction particulière des vues, vous pouvez activer cette option dans les paramètres des objets auxiliaires spécifiques (lignes directrices, couches d'arrière-plan, grilles de ligne).
Auteur
M. Rehm est responsable du développement de produits pour les structures en bois et il fournit une assistance technique aux clients.
