Options d’affichage pour le Graphique 3D

Trucs & Astuces

Ce texte a été traduit par Google Translate Lire le texte source

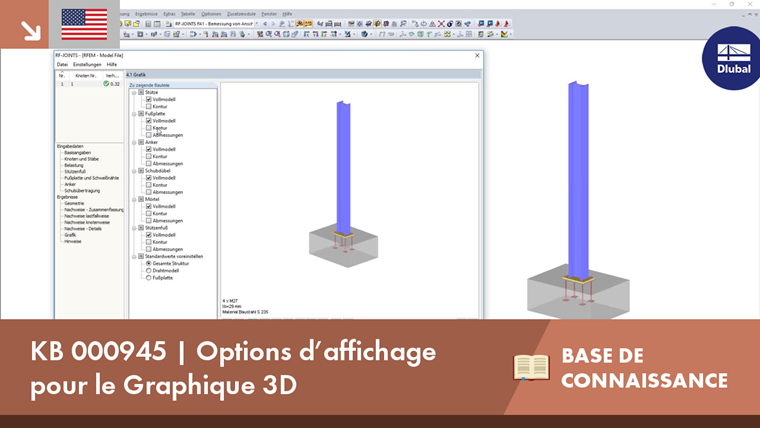

En plus des tableaux de résultats, il est possible de créer des graphiques 3D dans RF-/FRAME-JOINT Pro et RF-/JOINTS. C’est une rendu réaliste de l’assemblage à l’échelle.

Outre les vues en direction des axes principaux, qui s'ouvrent en cliquant sur les symboles correspondants, le graphique peut être visualisé sous d'autres angles. Pour ce faire, déplacez la souris sur la fenêtre graphique tout en maintenant le bouton central de la souris enfoncé et la touche Ctrl.

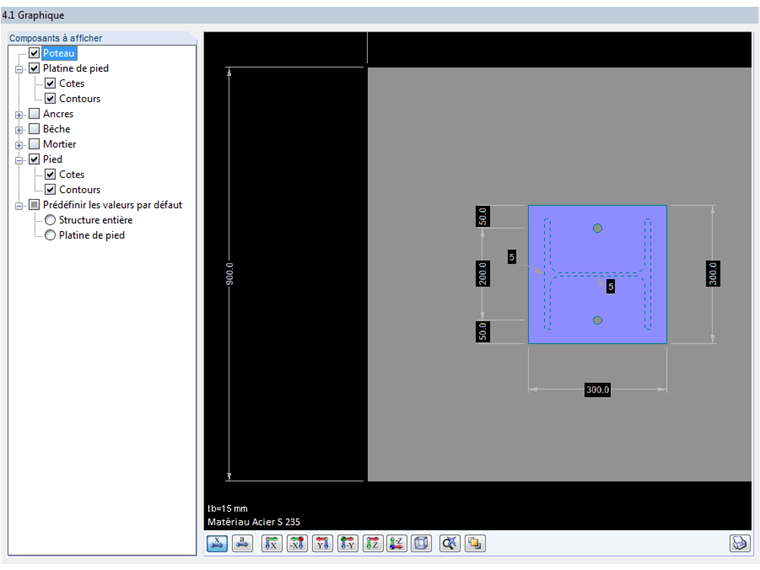

Les composants individuels de la connexion ainsi que les lignes de cote et, par exemple, les données de soudure peuvent être affichés et masqués séparément. La sélection est effectuée dans le navigateur à gauche du graphique.

Avec ces options, une connexion peut être affichée très clairement. Les vues individuelles, y compris les dimensions et les étiquettes, peuvent être imprimées directement dans le rapport d'impression.
