Možnosti zobrazení pro 3D grafiku

Tipy & triky

Tento text byl přeložen Google překladačem

Zobrazit původní text

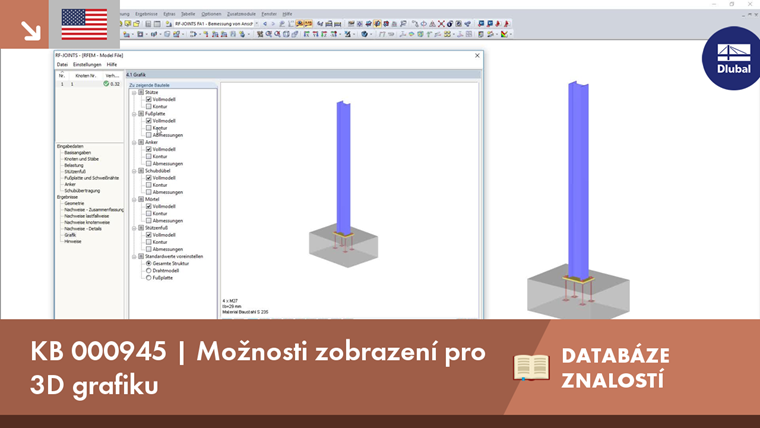

Kromě výsledkových tabulek lze v přídavných modulech RF-/JOINTS a RF-/FRAME-JOINT Pro vytvořit 3D grafiku. Jedná se o reálné znázornění přípoje v daném měřítku.

Kromě pohledů ve směru hlavních os, které se aktivují kliknutím na příslušné symboly, lze grafiku prohlížet také z jiného pohledu. Za tímto účelem posouváme kurzor myši nad grafickým oknem a současně držíme prostřední tlačítko myši a klávesu Ctrl.

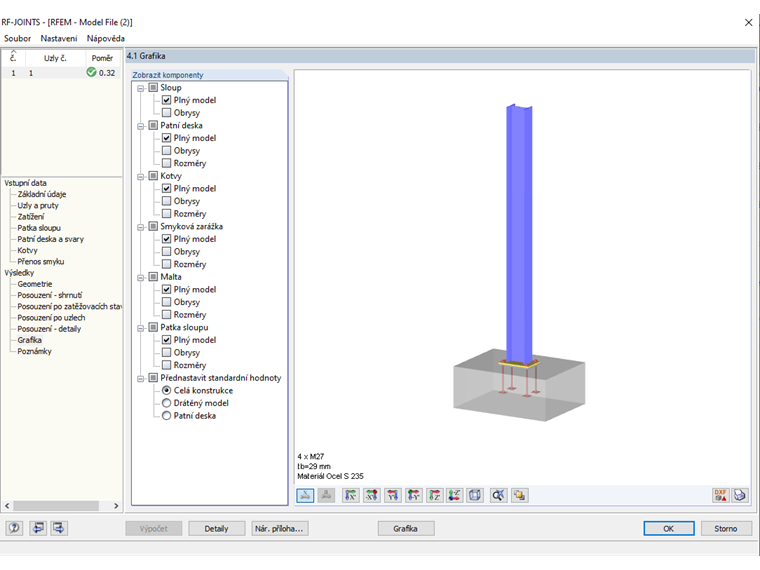

Speciální funkce umožňují zobrazit nebo skrýt například samostatně jednotlivé prvky spoje, kóty linií a detaily svaru. Výběr lze provést v navigátoru na levé straně grafického zobrazení.

Pomocí těchto možností lze spojení znázornit velmi přehledně. Jednotlivé pohledy včetně kót a poznámek lze vytisknout přímo ve výstupním protokolu.
