Facteur de charge critique

Trucs & Astuces

Ce texte a été traduit par Google Translate Lire le texte source

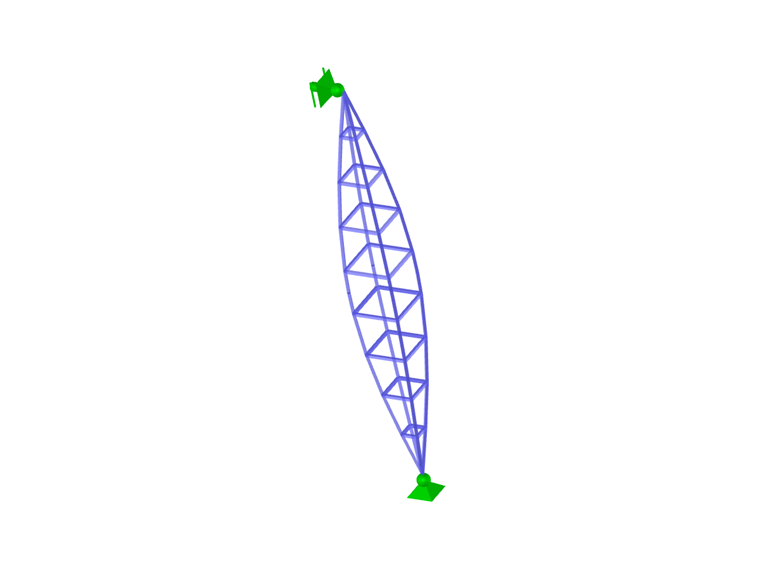

RSTAB peut calculer un facteur de charge critique pour chaque cas de charge critique et chaque combinaison de charge CO conformément à l'analyse de second ordre. Le facteur de charge critique indique le nombre par lequel la charge doit être multipliée afin que le modèle sous la charge associée devienne instable (flambement).

Le facteur de charge critique est déterminé en interne par un incrément de charge. Le facteur de charge devient le facteur de charge critique lorsque le programme ne trouve pas d'équilibre dans le système déformé pour les conditions de charge existantes selon l'analyse du second ordre (= devient instable).

Contrairement à la résolution d'un problème de valeur propre de flambement (comme dans RSBUCK et RF-STABILITY ), cette procédure vous aide à considérer les autres non-linéarités structurelles (échecs de la barre , échec de la barre , etc.) de manière optimale.

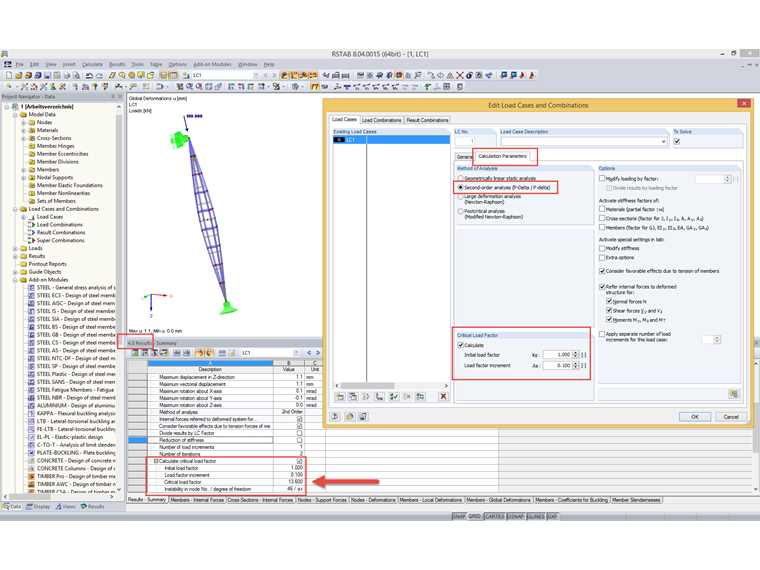

Vous pouvez activer le calcul du facteur de charge critique pour chaque cas de charge et combinaison de charges dans l'onglet 'Paramètres de calcul'. Le processus itératif lui-même requiert un facteur de charge initial et un incrément de facteur de charge. Si le programme ne trouve plus l'équilibre pour le facteur de charge 1.0 et si le facteur de charge initial est <1,0 (instable), aucun résultat n'est fourni à cause de l'absence d'efforts internes et de déformations dans le pas de charge 1.0.

Le calcul du facteur de charge critique pouvant augmenter considérablement le temps de calcul grâce à l'approche itérative, vous ne devez définir cette fonction que pour les situations de charge souhaitées (CC, CO).

Mots-Clés

facteur de charge critique Facteur de charge Flambement
