Combien de formes de mode dois-je considérer pour une analyse sismique?

Réponse

Selon l'EN 1998-1, le nombre de formes modales utilisées est tel que la somme des masses modales efficaces soit d'au moins 90% de la masse totale efficace (cela correspond généralement à la masse totale de la structure). Cette réglementation peut être différente dans d’autres normes sismiques.

Dans la fenêtre d'entrée de RF-/DYNAM Pro, vous pouvez trouver un onglet «Formes de mode» dans les Cas de charge dynamique dans lequel les fréquences et les facteurs de masse modale efficace sont résumés dans un tableau. Ainsi, vous pouvez vérifier avant le calcul si vous devez déterminer le nombre requis de valeurs propres ou si vous devez augmenter ce nombre.

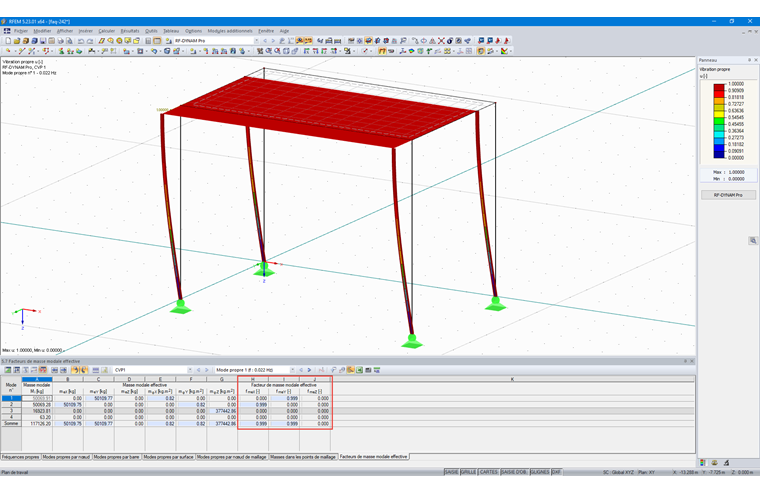

Après le calcul, les masses modales efficaces et les facteurs sont affichés dans le tableau 5.7 Facteurs de masse modale efficace .

Cette FAQ répertorie les causes des petits facteurs de masse modale efficaces et les solutions possibles.

Mots-clés

Facteur de masse modale Sismicité Mode propre Analyse dynamique Masse
