Dotaz

Kolik vlastních tvarů musí být zohledněno při seizmické analýze?


Odpověď:

Podle EN 1998-1 by se mělo používat tolik modálních tvarů, aby součet účinných modálních hmot byl alespoň 90% účinné celkové hmoty (obvykle to odpovídá celkové hmotnosti konstrukce). Tato úprava se může v jiných seizmických normách lišit.

Vstupní okno přídavného modulu RF-/DYNAM Pro obsahuje v sekci Dynamické zatěžovací stavy záložku "Vlastní tvary", kde jsou frekvence a součinitele účinných modálních hmot shrnuty do tabulky. Lze tak před výpočtem zkontrolovat, zda je nutné stanovit požadovaný počet vlastních čísel nebo počet zvýšit.

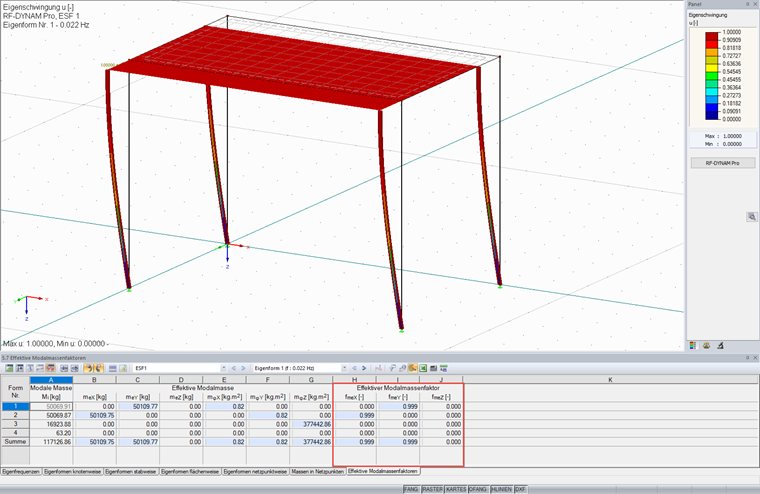

Po výpočtu se účinné modální hmoty a příslušné faktory zobrazí v tabulce 5.7 Faktory účinných modálních hmot.

Tato FAQ uvádí příčiny malých účinných součinitelů modálních hmot a možná řešení.
