Pytanie

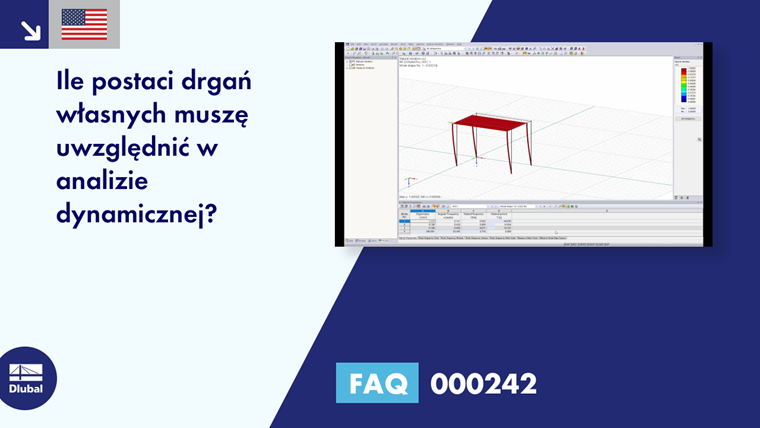

Ile postaci drgań własnych muszę uwzględnić w analizie dynamicznej?


Odpowiedź:

Zgodnie z normą EN 1998-1 należy zastosować tak wiele postaci modalnych, aby suma efektywnych mas modalnych wynosiła co najmniej 90% całkowitej masy efektywnej (zazwyczaj odpowiada to całkowitej masie konstrukcji). Ta regulacja może być inna w innych normach sejsmicznych.

Okno wprowadzania danych programu RF-/DYNAM Pro zawiera zakładkę "Modele postaciowe" w sekcji Przypadki obciążeń dynamicznych, gdzie częstotliwości i efektywne współczynniki masy modalnej są podsumowane w tabeli. Dzięki temu można sprawdzić przed obliczeniami, czy nie jest konieczne określenie wymaganej liczby wartości własnych lub zwiększenie ich liczby.

Po obliczeniach efektywne masy modalne i współczynniki są wyświetlane w tabeli 5.7 Współczynniki efektywnej masy modalnej.

W tym FAQ wyszczególniono przyczyny powstawania małych efektywnych współczynników mas modalnych oraz możliwe rozwiązania.



Autor

Pani Effler jest odpowiedzialna za rozwój produktów do analizy dynamicznej i zapewnia wsparcie techniczne dla naszych klientów.

Po lewej
Odniesienia
  1. Handbuch RF-DYNAM Pro. Tiefenbach: Dlubal Software, Januar 2020.
