Wie viele Eigenformen müssen bei Erdbebenbemessung berücksichtigt werden?

Antwort

Laut der EN 1998-1 sollen so viele Modalformen verwendet werden, dass die Summe der effektiven modalen Massen mindestens 90 % der effektiven Gesamtmasse (in der Regel entspricht dies der Gesamtmasse der Struktur) beträgt. Diese Regelung kann in anderen Erdbebennormen verschieden sein.

In der Eingabemaske von RF-/DYNAM Pro finden Sie in den Dynamischen Lastfällen (DLFs) einen Reiter 'Eigenformen' bei dem Frequenzen und effektive Modalmassenfaktoren in einer Tabelle zusammengefasst werden. So können Sie vor der Berechnung prüfen ob Sie die geforderte Anzahl der Eigenwerte ermitteln oder ob Sie die Anzahl gegebenfalls erhöhen müssen.

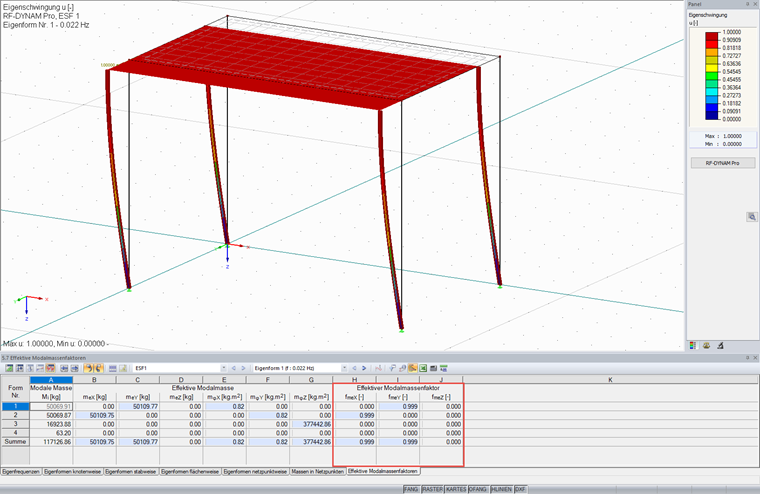

Die effektiven Modalmassen und die Faktoren werden nach der Berechnung in der Tabelle 5.7 Effektive Modalmassenfaktoren angezeigt.
