Le navigateur-Résultats permet d’afficher les résultantes de toutes les forces d’appui et de leur composantes.RFEM permet-il également d’afficher les forces d’appui d’une seule surface avec fondation.

Q: Le navigateur-Résultats permet d’afficher les résultantes de toutes les forces d’appui et de leur composantes.RFEM permet-il également d’afficher les forces d’appui d’une seule surface avec fondation.

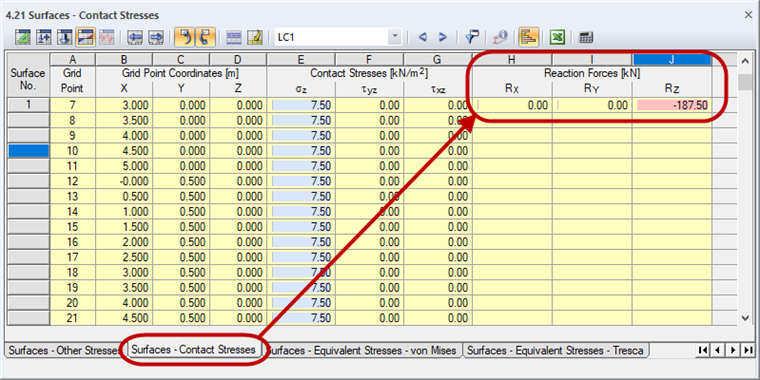

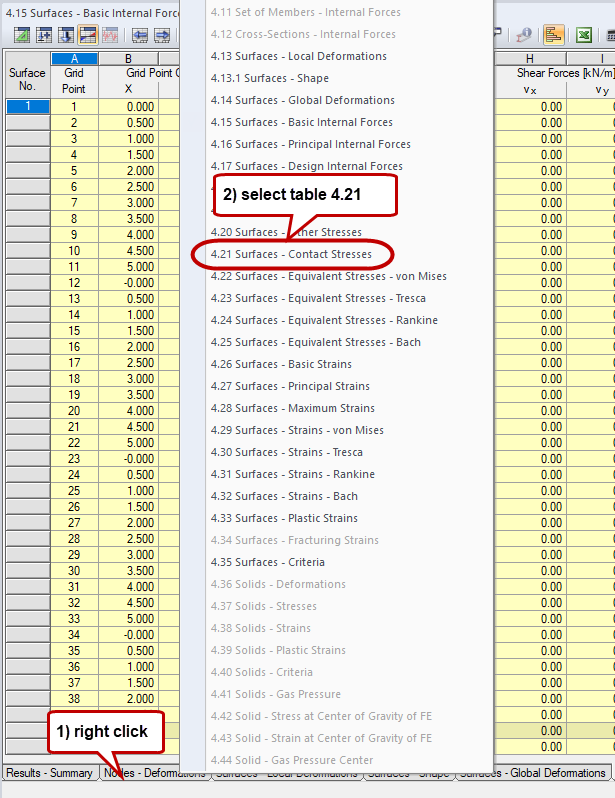

Oui, les forces d’appui de surfaces peuvent être affichés dans le tableau « 4.2.1 Surface - Contraintes de contact » de la fenêtre des tableaux de RFEM. Ce tableau peut être ouvert par un clic droit sur l’un des onglets du tableau « 4.xx - Résultats » (voir la Figure 01). Outre les contraintes de contact, vous pouvez voir les forces d’appui correspondantes (voir la Figure 02).

Question

Le navigateur-R&#233;sultats permet d’afficher les r&#233;sultantes de toutes les&nbsp;forces d’appui et de leur composantes.RFEM permet-il &#233;galement d’afficher les forces d’appui d’une seule surface avec fondation.

Accepted Answer

Oui, les forces d’appui de surfaces peuvent &#234;tre affich&#233;s dans le tableau &#171;&nbsp;4.2.1 Surface - Contraintes de contact&nbsp;&#187; de la fen&#234;tre des tableaux de RFEM. Ce tableau peut &#234;tre ouvert par un clic droit sur l’un des onglets du tableau &#171;&nbsp;4.xx - R&#233;sultats&nbsp;&#187; (voir la Figure 01).    Outre les contraintes de contact, vous pouvez voir les forces d’appui correspondantes (voir la Figure 02).
