Über den Ergebnis-Navigator kann man sich die Resultierende aller Lagerkräfte und deren Komponenten anzeigen lassen.Je možné v programu RFEM zobrazit také výslednou podporovou sílu jednotlivé podepřené plochy?

Q: Über den Ergebnis-Navigator kann man sich die Resultierende aller Lagerkräfte und deren Komponenten anzeigen lassen.Je možné v programu RFEM zobrazit také výslednou podporovou sílu jednotlivé podepřené plochy?

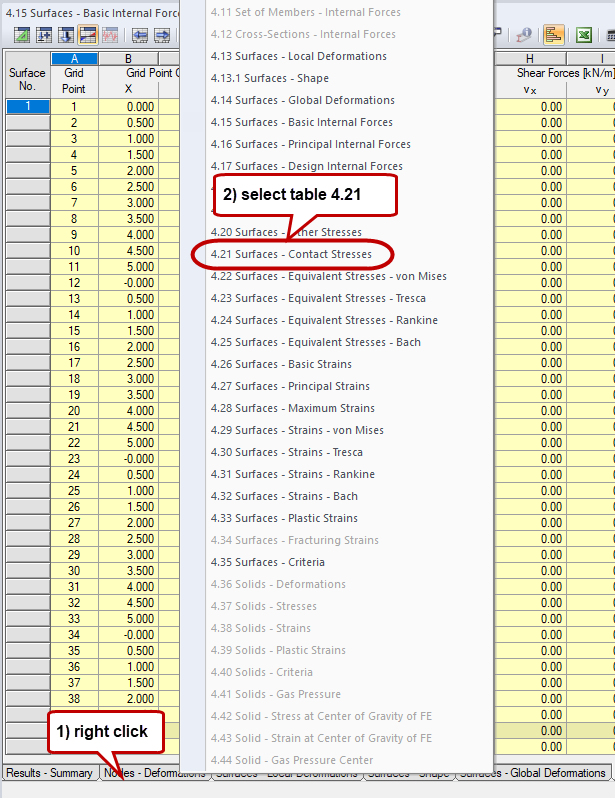

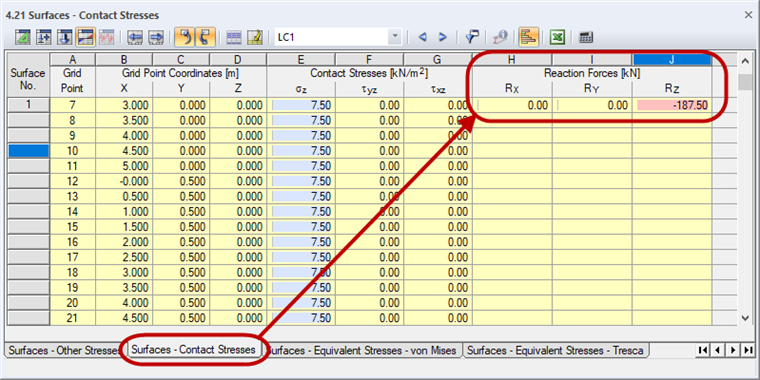

Ja, Lagerkräfte einzelner Flächen können im RFEM-Tabellenfenster in Tabelle "4.21 Flächen - Kontaktspannungen" angezeigt werden. Tuto tabulku je možné otevřít kliknutím pravým tlačítkem myši na jednu ze záložek tabulky "4.xx - Výsledky" (viz Obrázek 01). Kromě kontaktních napětí lze vidět také příslušné podporové síly (viz Obrázek 02).

Question

&#220;ber den Ergebnis-Navigator kann man sich die Resultierende aller Lagerkr&#228;fte und deren Komponenten anzeigen lassen.Je možn&#233; v programu RFEM zobrazit tak&#233; v&#253;slednou podporovou s&#237;lu jednotliv&#233; podepřen&#233; plochy?

Accepted Answer

Ja, Lagerkr&#228;fte einzelner Fl&#228;chen k&#246;nnen im RFEM-Tabellenfenster in Tabelle "4.21 Fl&#228;chen - Kontaktspannungen" angezeigt werden. Tuto tabulku je možn&#233; otevř&#237;t kliknut&#237;m prav&#253;m tlač&#237;tkem myši na jednu ze z&#225;ložek tabulky "4.xx - V&#253;sledky" (viz Obr&#225;zek 01).                                           Kromě kontaktn&#237;ch napět&#237; lze vidět tak&#233; př&#237;slušn&#233; podporov&#233; s&#237;ly (viz Obr&#225;zek 02).

Dotaz

Über den Ergebnis-Navigator kann man sich die Resultierende aller Lagerkräfte und deren Komponenten anzeigen lassen.
Je možné v programu RFEM zobrazit také výslednou podporovou sílu jednotlivé podepřené plochy?
