Über den Ergebnis-Navigator kann man sich die Resultierende aller Lagerkräfte und deren Komponenten anzeigen lassen.

Besteht in RFEM auch die Möglichkeit, sich die resultierende Lagerkraft einer einzelnen gebetteten Fläche anzeigen zu lassen?

Antwort

Ja, Lagerkräfte einzelner Flächen können im RFEM-Tabellenfenster in Tabelle "4.21 Flächen - Kontaktspannungen" angezeigt werden. Diese Tabelle ist per Rechtsklick auf eines der Register in "4.xx - Ergebnisse" aufzurufen (siehe Bild 1).

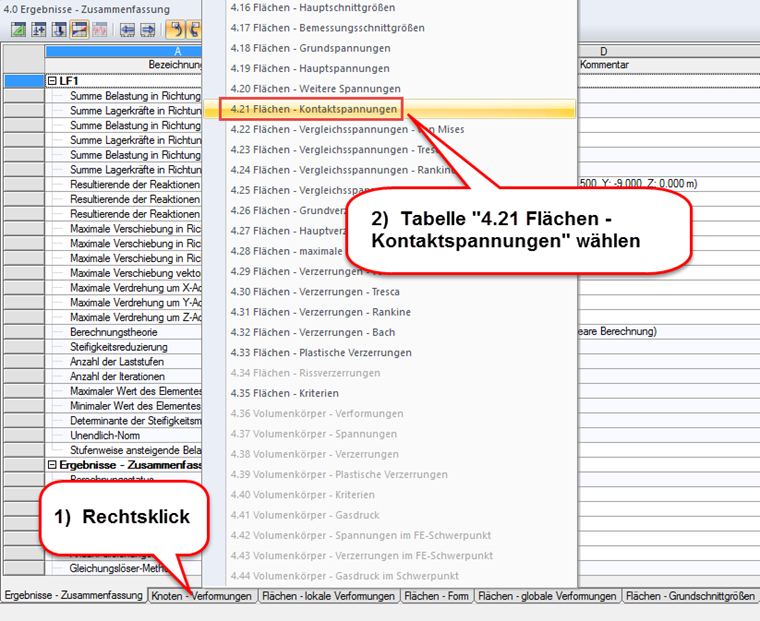

Bild 01 - Tabelle auswählen

Neben den Kontaktspannungen werden dort auch die entsprechenden Lagerkräfte angezeigt (siehe Bild 2).

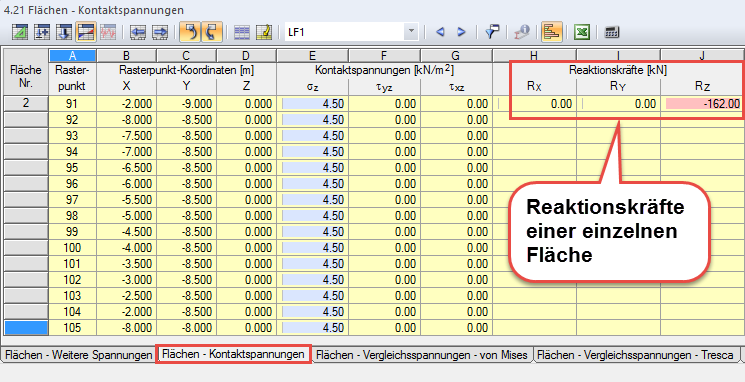

Bild 02 - Reaktionskräfte

Schlüsselwörter

Flächenlager Resultierende Lagerreaktion Lagerkraft
