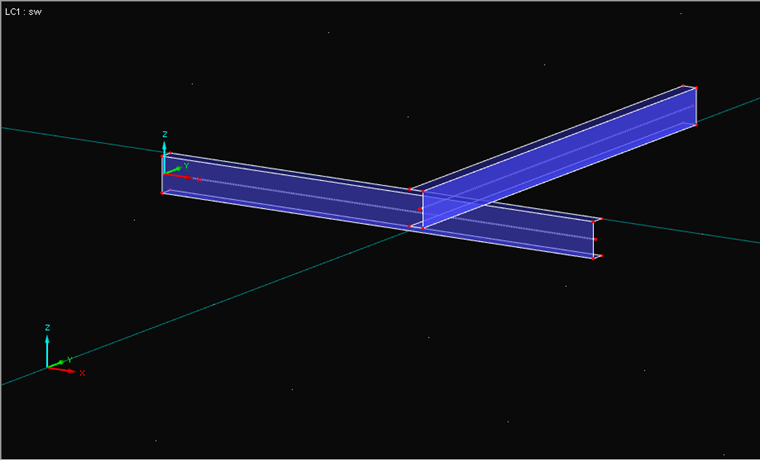

Selon les besoins, vous avez plusieurs possibilités. À titre d'exemple, deux sections en U qui se croisent servent de modèles surfaciques, comme le montre la Figure 01. La distance entre les sections est toujours composée de la moitié de l'épaisseur de surface car les surfaces médianes sont modélisées dans RFEM.

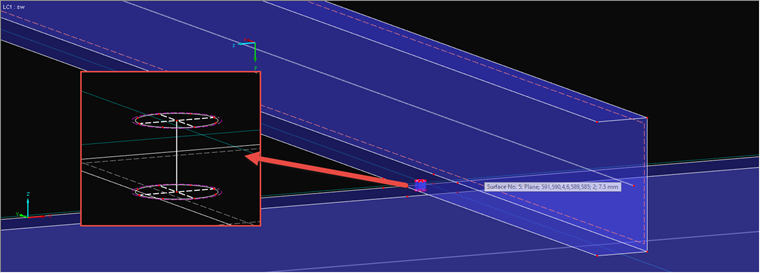

Pour l'option 1, un boulon est modélisé entre les deux surfaces. Il est important de s'assurer que l'introduction de charge d'un seul nœud dans une surface crée une singularité (Figure 02). Vous trouverez ci-dessous un lien expliquant comment éviter l'introduction de charges ponctuelles ou modéliser une pression diamétrale. Dans le cas de cette option plus simple, le boulon doit également absorber les efforts de compression car les surfaces ne reposent pas les unes sur les autres.
L'option 2 utilise en outre un solide de contact (voir la description sous le lien). Dans le solide de contact, vous pouvez définir la manière dont les efforts doivent être transférés. Si le solide de contact est en traction, le boulon sera en traction et les surfaces en compression (Figure 03).
