Je souhaite convertir la charge surfacique en charge linéique c'est-à-dire en poutre simple. Comment puis-je faire cela sans surface auxiliaire ?

Réponse

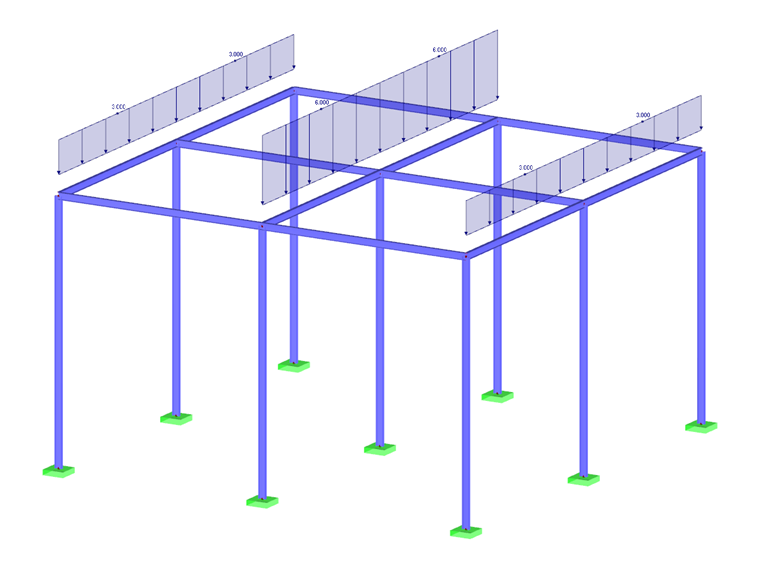

Dans RSTAB et RFEM, les charges surfaciques peuvent être automatiquement converties en charges de barre ou linéiques. Cette opération peut être effectuée de trois manières différentes :

  • Charges de barre à partir de charges surfaciques à l'aide d'un plan
  • Charges de barre à partir de charges surfaciques à l'aide des cellules
  • Charges linéiques à partir des charges surfaciques sur les ouvertures

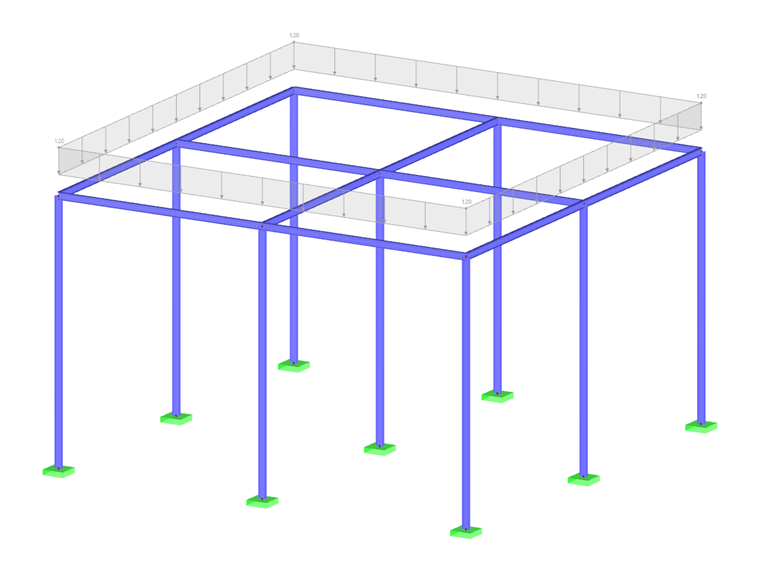

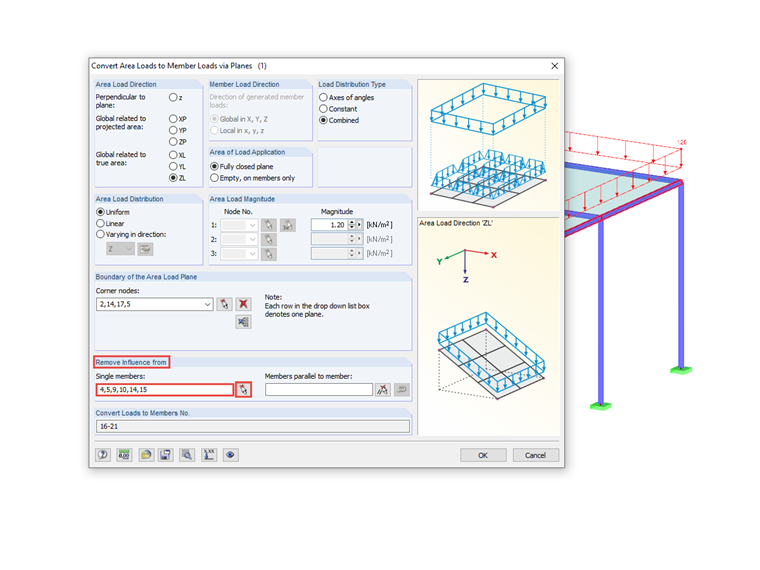

Si vous convertissez des charges surfaciques en charges de barre, vous devez définir un plan à l'aide des nœuds de coin ou sélectionner les cellules correspondantes dans la fenêtre graphique. La charge surfacique peut être appliquée à l'ensemble de la surface ou, le cas échéant, uniquement à la surface efficace des barres ou à son plan de travail.

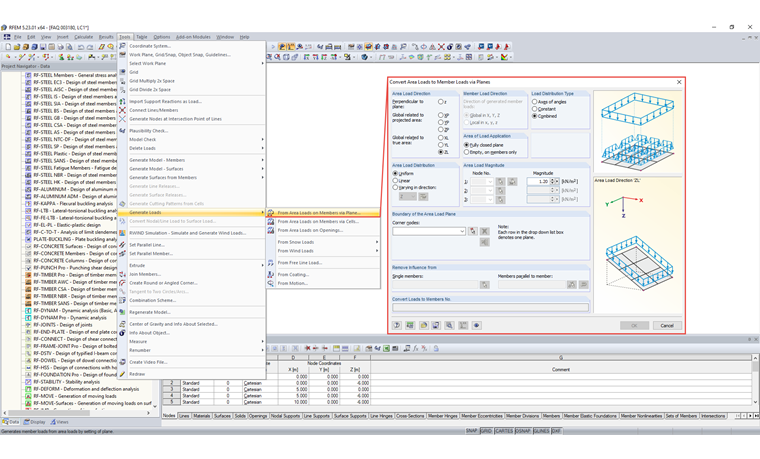

Ces options se trouvent dans le menu du programme sous Outils → Générer les charges.
