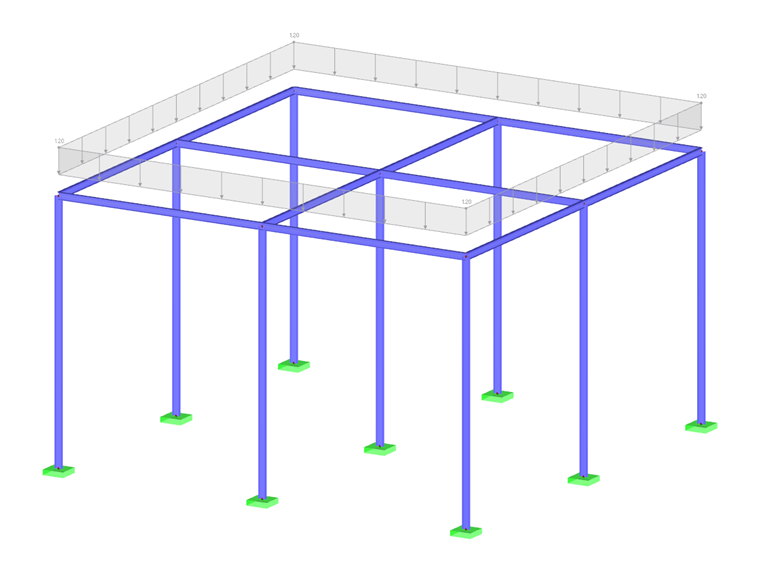

Chtěl bych převést zatížení z plošného na liniové a to na jednotlivé nosníky. Jak to mohu udělat bez pomocné plochy?

Odpověď

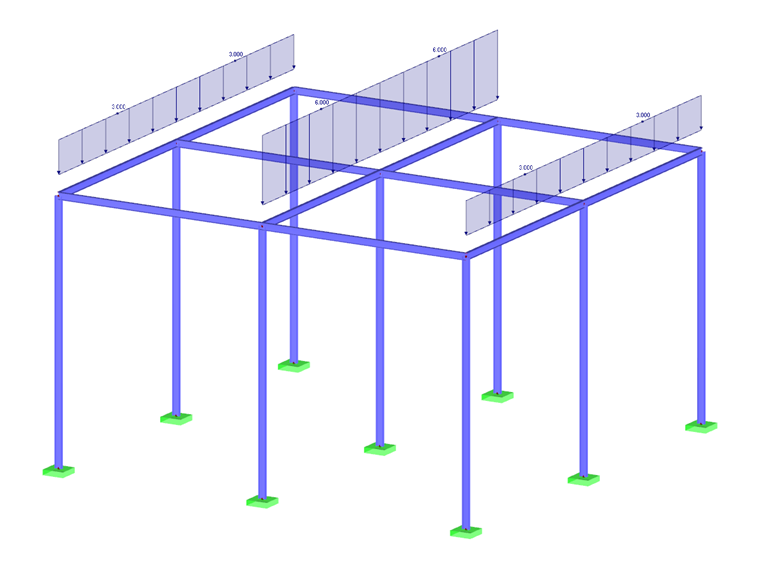

V programech RSTAB a RFEM lze plošná zatížení automaticky převést na zatížení na pruty nebo linie. K dispozici jsou tři možnosti:


  • Zatížení na pruty z plošného zatížení prostřednictvím roviny
  • Zatížení na pruty z plošného zatížení pomocí buněk
  • Liniová zatížení z plošných zatížení otvorů

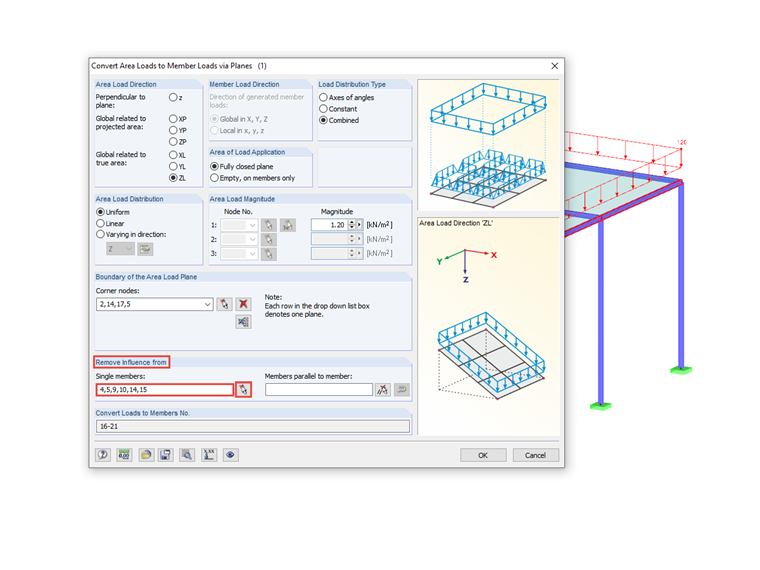

V případě převodu plošného zatížení na zatížení na pruty je třeba zadat rovinu pomocí rohových uzlů, případně je třeba vybrat v grafickém okně příslušné buňky. Plošné zatížení lze aplikovat na celou plochu nebo případně pouze na účinnou plochu prutů nebo na její průmět.

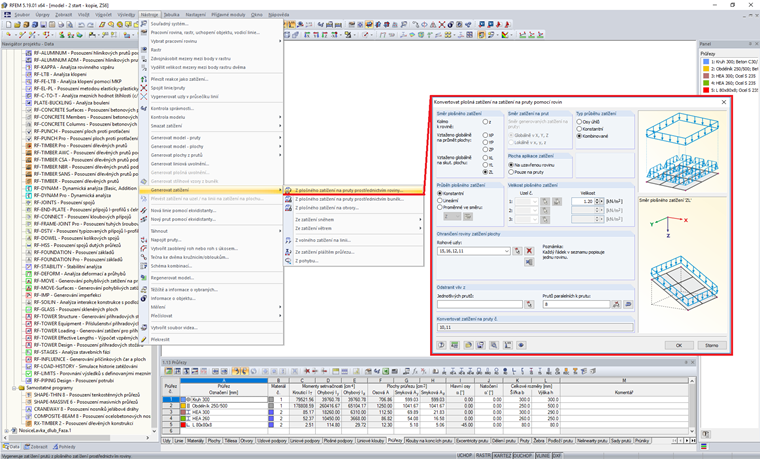

Funkce naleznete v programu v menu Nástroje > Generovat zatížení >

Klíčová slova

Zatížení Generátor zatížení Plošné zatížení prutů
