Articulation de gauchissement
Comment définir une articulation pour un gauchissement ?
Réponse
Les articulations pour le gauchissement sont par défaut à chaque extrémité de barre. Le fractionnement des barres entraîne une articulation de gauchissement.

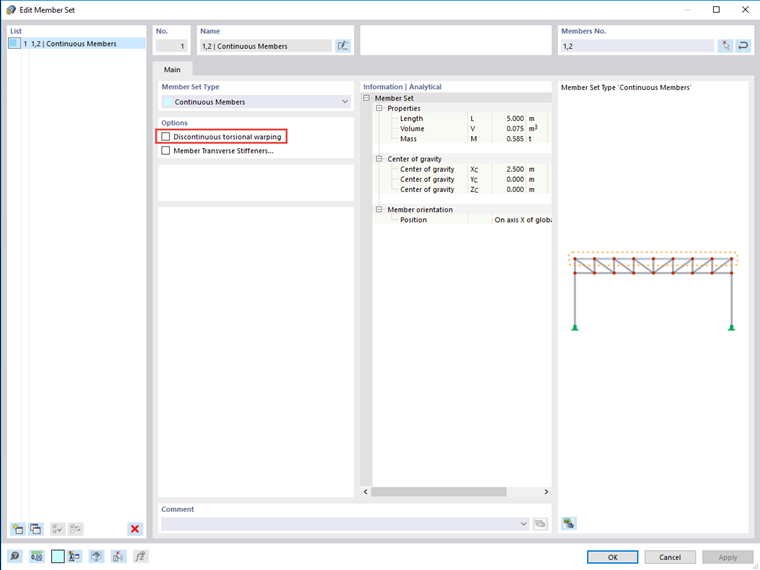

Si vous ne souhaitez pas y avoir d'articulation de gauchissement, mais plutôt un gauchissement continu, vous devez définir un ensemble de barres. Si vous activez le module complémentaire « Flambement par flexion-torsion », le gauchissement est transféré automatiquement. Si cela n'est pas souhaité pour l'ensemble de barres, sélectionnez l'option « Gauchissement par torsion discontinu » (voir l'image ci-contre).
Mots-clés
Réponse
Les articulations pour le gauchissement sont par défaut à chaque extrémité de barre. Le fractionnement des barres entraîne une articulation de gauchissement.
Si vous ne souhaitez pas y avoir d'articulation de gauchissement, mais plutôt un gauchissement continu, vous devez définir un ensemble de barres. Si vous activez le module complémentaire « Flambement par flexion-torsion », le gauchissement est transféré automatiquement. Si cela n'est pas souhaité pour l'ensemble de barres, sélectionnez l'option « Gauchissement par torsion discontinu » (voir l'image ci-contre).
Articulation de gauchissement Gauchissement Gauchissement par torsion Articulation
