Wie setze ich ein Gelenk für eine Verwölbung?

Antwort

Gelenke für eine Verwölbung sind an jedem Stabende standardmäßig vorhanden. Das Teilen von Stäben führt demnach zu einem Gelenk der Verwölbung.

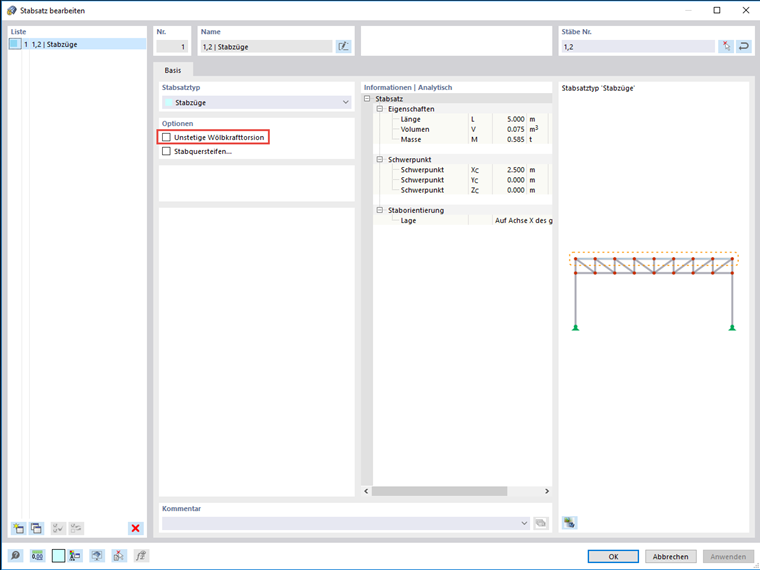

Ist kein Wölbgelenk, sondern eine kontinuierliche Verwölbung erwünscht, so ist ein Stabsatz zu definieren. Dort wird bei aktiviertem Add-On "Wölbkrafttorsion" automatisch die Verwölbung übertragen. Ist dies beim Stabsatz wiederum nicht erwünscht, so ist die Option "Unstetige Wölbkrafttorsion" zu aktivieren, siehe Bild.

Unstetige Wölbkrafttorsion

Schlüsselwörter

Wölbgelenk Verwölbung Wölbkrattorsion Gelenk
