Réponse:

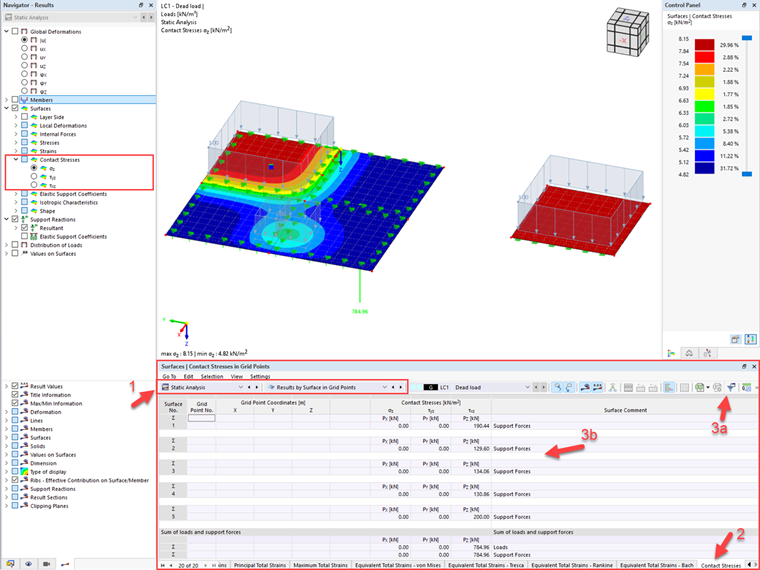

Les forces d’appui résultantes Px, Py et Pz peuvent être affichées comme suit pour les différentes surfaces.
1. Dans « Analyse statique », sélectionnez « Résultats aux points de grille par surface » ou aux nœuds du maillage.
2. Sélectionnez l’onglet « Contraintes de contact ». Pour cela, vous pouvez cliquer-droit et sélectionner la boite de dialogue ou utiliser la molette de la souris.
3. Les paramètres de filtrage permettent d’afficher la valeur des points de grille ou de maillage individuels ou simplement la somme des forces d’appui pour chaque surface.
