Odpověď:

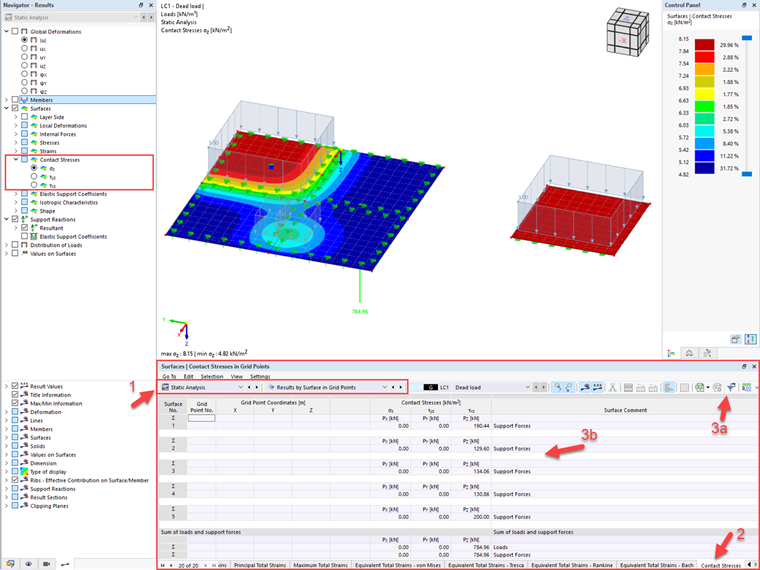

Výslednice podporových sil Px, Py a Pz lze pro jednotlivé plochy zobrazit následujícím způsobem.
1. V části „Statická analýza“ vyberte možnost „Výsledky po plochách v bodech rastru“ nebo v uzlech sítě.
2. Vyberte záložku „Kontaktní napětí“. To lze provést kliknutím pravým tlačítkem myši a výběrem dialogu nebo pomocí kolečka myši.
3. Pomocí nastavení filtru lze zde zobrazit hodnotu jednotlivých bodů rastru nebo sítě, případně pouze součet podporových sil pro každou plochu.
