Antwort:

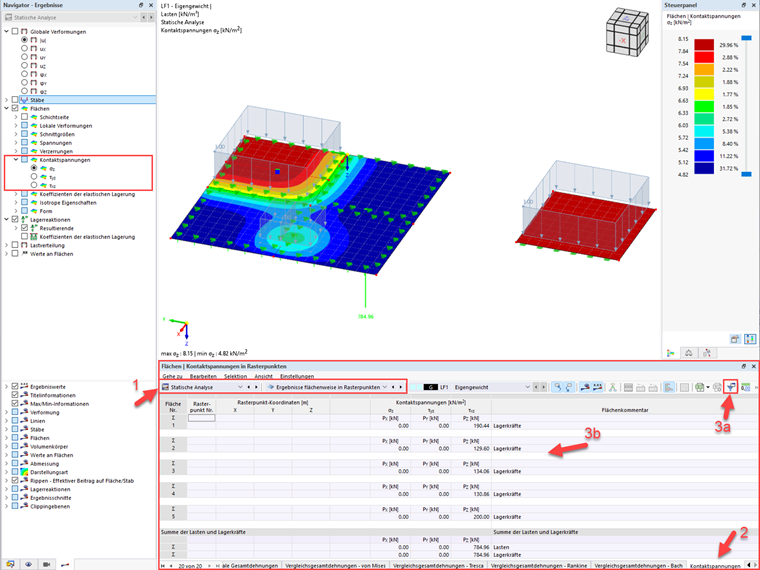

Die resultierenden Lagerkräfte Px, Py und Pz lassen sich für die einzelnen Flächen wie folgt anzeigen.
1. Unter "Statische Analyse" die "Ergebnisse flächenweise in Rasterpunkten" oder in Netzknoten auswählen.
2. Auswahl des Reiters „Kontaktspannungen“. Dies kann durch einen Rechtsklick und eine Auswahl des Dialogs oder über das Mausrad erfolgen.
3. Durch die Filtereinstellungen kann hier der Wert der einzelnen Raster- oder Netzpunkte dargestellt werden oder auch lediglich die Summe der Lagerkräfte für jede Fläche.
