Odpowiedź:

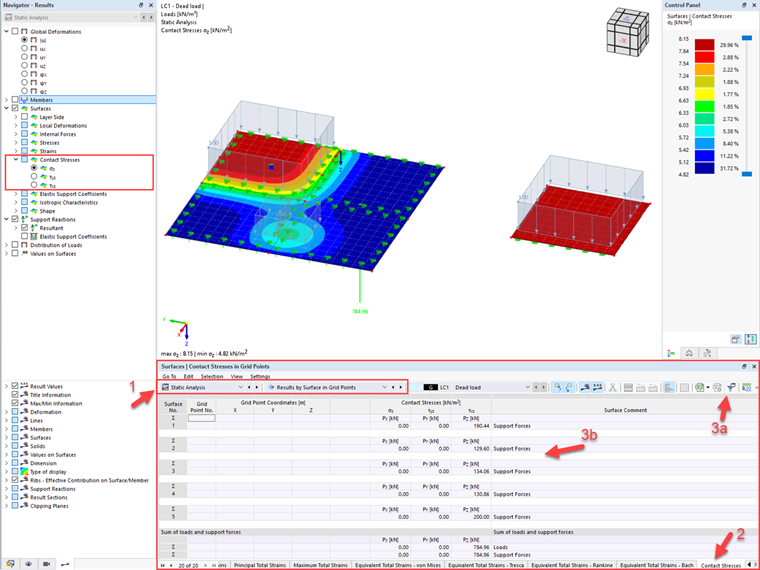

Siły podporowe Px, Py i Pz można wyświetlić dla poszczególnych powierzchni w następujący sposób.
1. W sekcji "Analiza statyczna" wybierz "Wyniki dla powierzchni w punktach siatki" lub w węzłach siatki.
2. Wybierz zakładkę „Naprężenia kontaktowe”. Można to zrobić za pomocą prawego kliknięcia i wyboru odpowiedniego dialogu lub za pomocą kółka myszy.
3. Dzięki ustawieniom filtrów można wyświetlić wartość poszczególnych punktów siatki lub węzłów, bądź jedynie sumę sił podporowych dla każdej powierzchni.
