Vérification

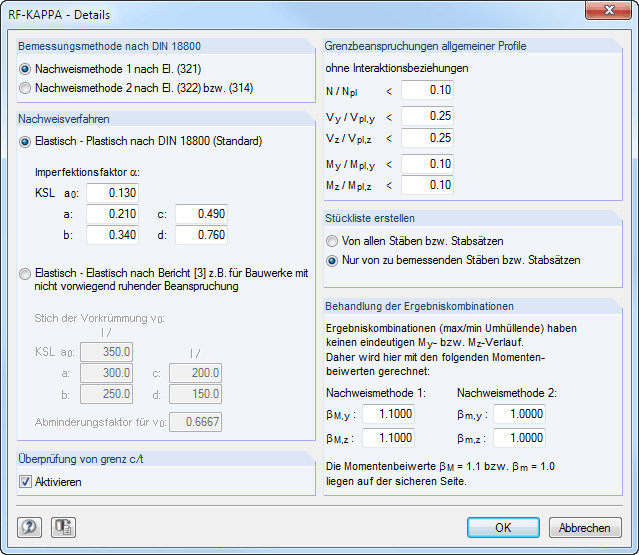

Dans une boîte de dialogue distincte, vous pouvez définir de nombreux paramètres détaillés pour la vérification :

Méthode de calcul selon DIN 18800

  • Méthode de vérification 1 selon El. (321)
  • Méthode de contrôle 2 selon El. (322)

Méthode d'analyse

  • Élastique-plastique selon DIN 18800
  • Élastique-élastique selon la publication de Kretschmar, J./Österrieder, P./beirow, B.

Chargement limite des sections générales

  • Les sections générales, c'est-à-dire toutes les sections qui ne peuvent pas être assignées à des profilés en I, à caissons ou à tubes, peuvent également être calculées selon la méthode de barre équivalente contre le flambement par flexion. Tout de même, dans ce cas, les propriétés de section plastiques sont déterminées sans conditions d'interaction. Les limites d'application admissibles pour cette considération dépendent du rapport entre l'effort interne existant et l'effort interne entièrement plastique. Cinq zones de texte offrent la possibilité d'un contrôle défini par l'utilisateur.

Vérification de la limite (c/t)

  • Dans cette section de la boîte de dialogue, vous pouvez activer ou désactiver la vérification des rapports c/t.

Traitement des combinaisons de résultats

  • Lorsque vous calculez une combinaison de résultats, un ensemble de résultats est obtenu grâce à la superposition des résultats sur chaque position de barre, ce qui rend impossible de déterminer clairement les facteurs de moment. Dans cette section, vous pouvez définir librement un facteur de moment global pour la vérification d'une combinaison de résultats. Les valeurs prédéfinies sont du côté de la sécurité, quelle que soit la méthode de vérification.


;
