Bemessung

Produkt-Feature

000222 9. Juli 2015 Stahlbau Berechnung DIN 18800

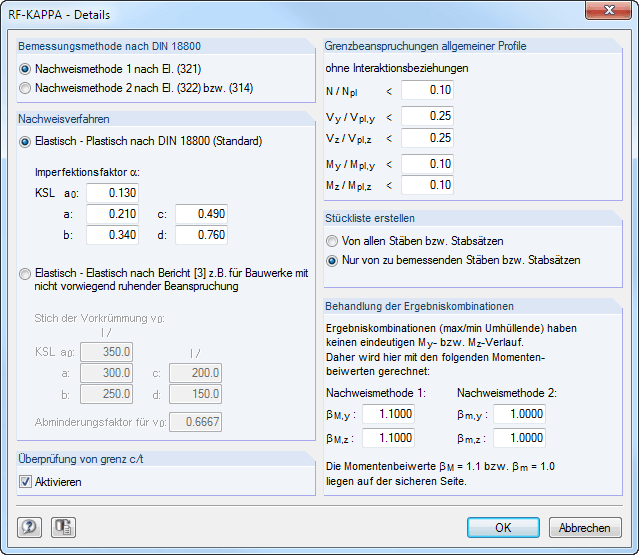

In einem separaten Dialog können umfangreiche Detaileinstellungen für die Bemessung getroffen werden:

Bemessungsmethode nach DIN 18800
  • Nachweismethode 1 nach El. (321)
  • Nachweismethode 2 nach El. (322)
Nachweisverfahren
  • Elastisch-Plastisch nach DIN 18800
  • Elastisch-Elastisch nach einer Veröffentlichung von Kretschmar, J./ Osterrieder, P./ Beirow, B.
Grenzbeanspruchung allgemeiner Profile
  • Allgemeine Profile – dazu zählen alle Querschnitte, die nicht den einfach- oder doppelsymmetrischen I-, Kasten- oder Rohrprofilen zugeordnet werden können – können auch nach dem Ersatzstabverfahren gegen Biegeknicken nachgewiesen werden. Dabei werden jedoch die plastischen Querschnittswerte ohne Interaktionsbeziehungen bestimmt. Die zulässigen Anwendungsgrenzen für diese Betrachtung sind jeweils vom Verhältnis von vorhandener Schnittgröße zu vollplastischer Schnittgröße abhängig. In den fünf Eingabefeldern besteht die Möglichkeit einer benutzerdefinierten Steuerung.
Überprüfung von grenz (c/t)
  • In diesem Abschnitt kann die Überprüfung der (c/t)-Verhältnisse aktiviert oder deaktiviert werden.
Behandlung der Ergebniskombinationen
  • Bei Bemessung einer Ergebniskombination ergibt sich aufgrund der Ergebnisüberlagerung an jeder Stabstelle eine Ergebnisschar, was eine eindeutige Ermittlung der Momentenbeiwerte unmöglich macht. In diesem Abschnitt kann daher für eine Ergebniskombinationsbemessung ein globaler Momentenbeiwert frei vorgegeben werden. Die vordefinierten Werte liegen unabhängig von der Bemessungsmethode auf der sicheren Seite.
