Dimenzování,

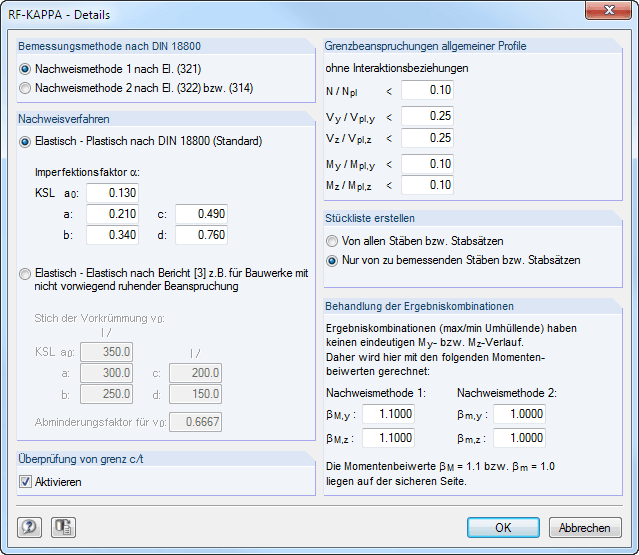

V samostatném dialogu lze pro posouzení provést rozsáhlá podrobná nastavení:

Metoda posouzení podle DIN 18800

  • Metoda posouzení 1 podle El. (321)
  • Metoda posouzení 2 podle El. (322)

Metoda posouzení

  • Pružno-plasticky podle DIN 18800
  • Elasticko-elastický podle publikace Kretschmar, J./Österrieder, P./beirow, B.

Mezní zatížení obecných průřezů

  • Obecné průřezy - tedy všechny průřezy, které nelze přiřadit jednoduchým nebo dvojitým symetrickým I-profilům, komorovým průřezům nebo trubkovým průřezům - lze také posoudit metodou náhradního prutu proti prostorovému vzpěru. V tomto případě se ovšem plastické průřezové charakteristiky stanoví bez interakčních podmínek. Přípustné meze použití pro toto zohlednění závisí na poměru existující vnitřní síly k plně plastické vnitřní síle. Pět textových polí nabízí možnost pro uživatelsky definovanou kontrolu.

Posouzení mezního stavu (c/t)

  • V této sekci je možné aktivovat nebo deaktivovat kontrolu c/t poměrů.

Nakládání s kombinacemi výsledků

  • Při posouzení kombinace výsledků se v důsledku superpozice výsledků na každém místě prutu získá sada výsledků, což znemožňuje jednoznačné stanovení součinitelů momentů. V této sekci tak můžete libovolně zadat globální součinitel momentu pro posouzení kombinací výsledků. Předem definované hodnoty jsou na straně bezpečnosti bez ohledu na metodu posouzení.


;
