Une fois le calcul terminé, le module affiche les résultats dans des tableaux de résultats clairement organisés. Chaque valeur intermédiaire est répertoriée, ce qui rend les vérifications de calcul explicites. Les résultats sont triés par cas de charge, section, ensemble de barres et barres.

Si l'analyse échoue, les sections concernées peuvent être modifiées dans une optimisation. Les sections optimisées peuvent également être transférées dans RFEM/RSTAB pour un nouveau calcul.

Le rapport de vérification est affiché avec des couleurs différentes dans le modèle RFEM/RSTAB. Vous pouvez ainsi identifier rapidement les zones critiques ou surdimensionnées de la section. De plus, les diagrammes de résultats affichés sur la barre ou sur l'ensemble de barres permettent une évaluation ciblée.

En plus des données d'entrée et des résultats, y compris les détails de vérification affichés dans les tableaux, vous pouvez intégrer tous les graphiques dans le rapport d'impression. De cette manière, une documentation compréhensible et clairement présentée est garantie.

Lors de la conception de la résistance de la section, RX-TIMBER Purlin analyse la traction et la compression le long du grain, la flexion, la flexion en traction/compression, ainsi que le cisaillement du à l'effort de cisaillement avec et sans torsion. Les vérifications sont effectuées au niveau des valeurs de contrainte de calcul.

Si les composants structurels susceptibles au flambement et au flambement latéral sont vérifiés selon la méthode de la barre équivalente, le programme considère la compression axiale, la flexion avec ou sans force en compression, de même que la flexion et la traction. La flèche des travées et des porte-à-faux est déterminée pour des situations de projet caractéristiques et quasi-permanentes.

Les cas de vérification séparés permettent une analyse flexible des barres, ensembles de barres et actions sélectionnées, ainsi que les contrôles de stabilité individuels. Dans le cas des barres à inertie variable, l'angle de tranchage des lamelles est considéré dans la zone de traction et de compression en flexion. Si un faîtage est défini, le module effectue également la vérification du faîtage.

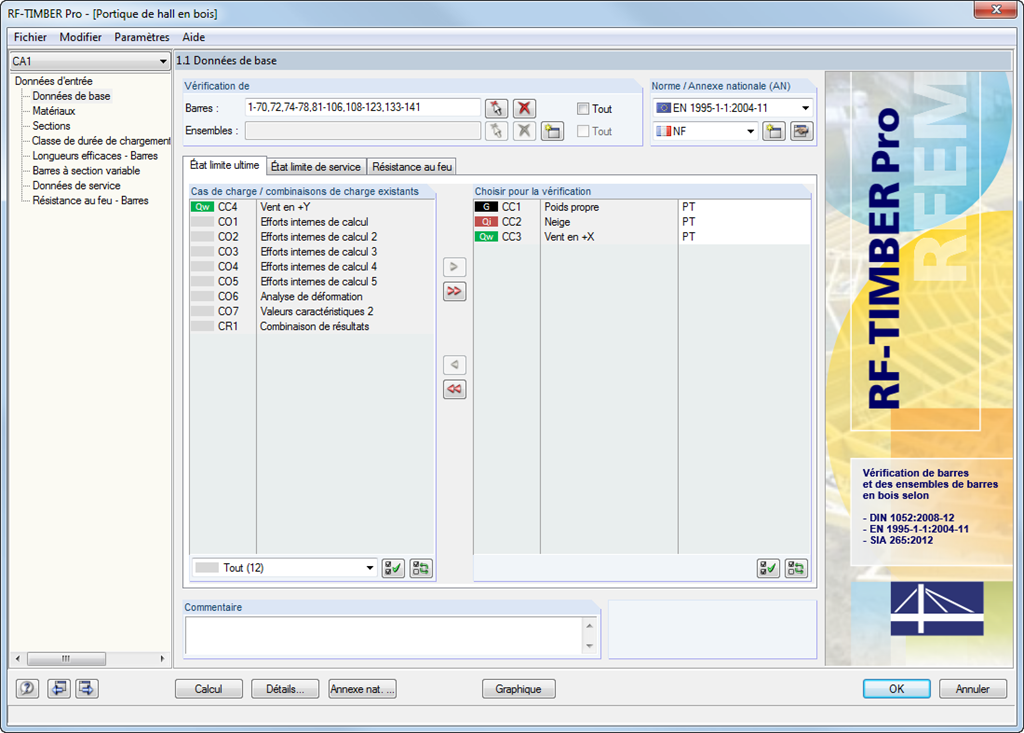

Tout d'abord, vous définissez les barres/ensembles de barres, les cas de charge, les combinaisons de charges ou les combinaisons de résultats que vous voulez prendre en compte pour la vérification à l'état limite ultime, à l'état limite de service et de la résistance au feu. Les matériaux de RFEM/RSTAB sont prédéfinis, mais ils peuvent être ajustés dans RF-/TIMBER Pro. Les propriétés de matériau prescrites respectivement par norme sont stockées dans la bibliothèque.

Après la vérification de la section, le module détermine les classes de durée de charge (CDC) et les classes de service (SECL). Elles peuvent être assignées aux cas de charge et aux barres sélectionnés.

Les sections combinées peuvent être composées de différents matériaux. Le module additionnel RF-/TIMBER Pro effectue les vérifications en considérant l'axe neutre déplacé (dans le cas des sections semi-rigides). Pour l'analyse de déformation, vous devez spécifier les longueurs de référence des barres et ensembles de barres. En outre, il est possible de considérer la direction du déversement, la contre-flèche et le type de poutre.
