RF-/HOLZ NBR | Leistungsmerkmale

Die Berechnung von Holztafeln erfolgt an vereinfachten Stab- oder Flächensystemen. In diesem Beitrag wird die Ermittlung der hierfür notwendigen Steifigkeit erläutert.

Die Aussteifung von Holzbauten erfolgt üblicherweise über Holztafeln. Hierfür werden plattenartige Werkstoffe (Grobspanplatten, OSB) mit Stäben verbunden. In mehreren Beiträgen werden die Grundlagen dieser Bauweise und die Berechnung im Programm RFEM erläutert. In diesem ersten Beitrag wird die grundlegende Ermittlung der Steifigkeiten sowie die Berechnung erläutert.

Mit dem Add-On Holzbemessung ist eine Bemessung von Holzstützen nach der ASD-Methode der amerikanischen Norm 2018 NDS möglich. Die genaue Berechnung der Druckbeanspruchbarkeit und der Anpassungsfaktoren von Holzstäben ist wichtig für Sicherheitsüberlegungen und Bemessungen. Im folgenden Beitrag handelt es sich um den Nachweis der maximalen kritischen Knickfestigkeit, die mit dem Add-On Holzbemessung berechnet wird, unter Einsatz von schrittweisen analytischen Gleichungen nach der amerikanischen Norm NDS 2018 einschließlich Druckanpassungsfaktoren, angepasstem Druckbemessungswert und finaler Ausnutzung.

Nach dem Aufruf des Moduls sind die zu bemessenden Stäbe/Stabsätze, Lastfälle, Last- oder Ergebniskombinationen für die Nachweise der Tragfähigkeit und der Gebrauchstauglichkeit festzulegen. Die Materialien aus RFEM/RSTAB sind voreingestellt, können in RF-/HOLZ NBR jedoch angepasst werden. In der Bibliothek sind die in der jeweiligen Norm gelisteten Materialkennwerte hinterlegt.

Bei der Überprüfung der Querschnitte kann entschieden werden, ob der in RFEM/RSTAB gewählte Querschnitt oder ein geänderter Querschnitt in der Bemessung berücksichtigt werden soll. Nach der Überprüfung der Querschnitte werden die Klassen der Lasteinwirkungsdauer, die Holzfeuchtebedingungen und der Holzschutz festgelegt.

Für den Verformungsnachweis sind die Bezugslängen der relevanten Stäbe und Stabsätze angegeben. Dabei kann die Richtung des Ausweichens, eine Überhöhung und der Trägertyp berücksichtigt werden.

Nach der Bemessung werden die Ergebnisse in übersichtlichen Tabellen ausgegeben. Alle Zwischenwerte (z. B. Maßgebende Schnittgrößen, Anpassungsfaktoren…) lassen sich abgreifen, wodurch die Nachweise transparent werden. Die Ergebnisse werden nach Lastfällen, Querschnitten, Stabsätzen und Stäben geordnet ausgewiesen.

Wird der Nachweis nicht erbracht, können die betroffenen Querschnitte einen Optimierungsprozess durchlaufen. Dabei ist auch die Übergabe der modifizierten Profile nach RFEM/RSTAB für eine Neuberechnung möglich.

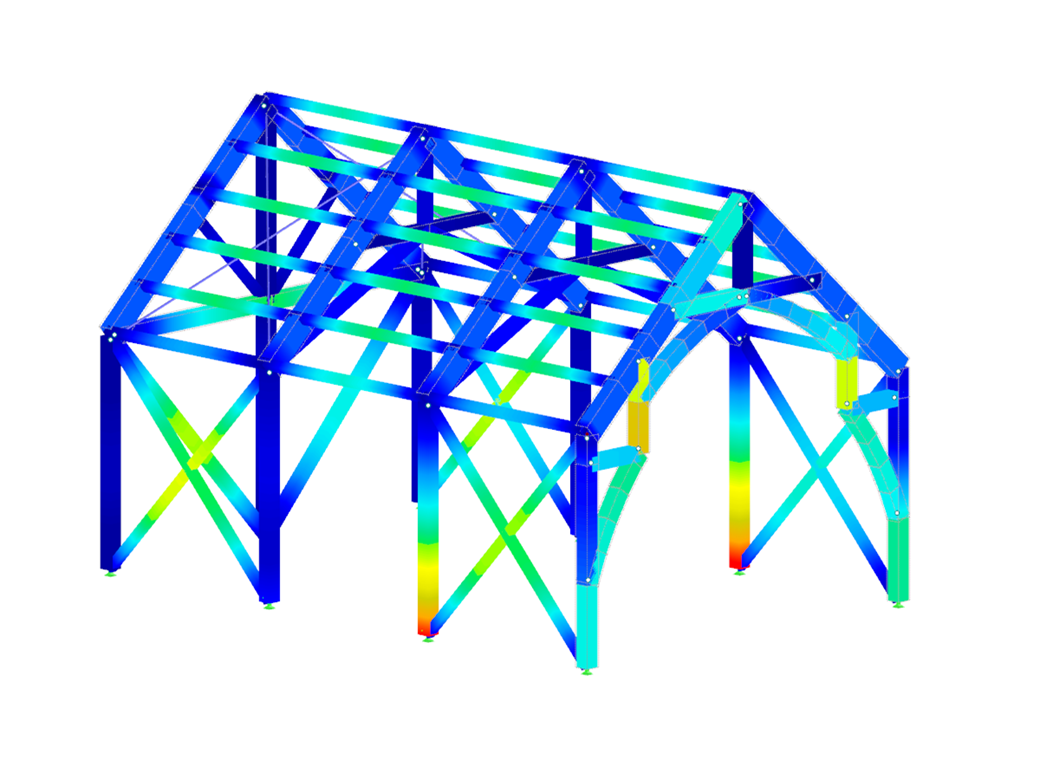

Der Ausnutzungsgrad wird im RFEM-/RSTAB-Modell verschiedenfarbig dargestellt. Dadurch lassen sich kritische oder überdimensionierte Bereiche auf einen Blick erkennen. Die gezielte Auswertung wird auch über die Darstellung der Ergebnisverläufe am Stab oder Stabsatz gewährleistet.

Neben den tabellarischen Ein- und Ausgabedaten einschließlich Bemessungsdetails können sämtliche Grafiken in das Ausdruckprotokoll eingebunden werden. Damit ist die nachvollziehbare und anschauliche Dokumentation gewährleistet. Der Inhalt des Protokolls und die gewünschte Tiefe der Ausgabe für die einzelnen Nachweise lassen sich gezielt selektieren.

• Volle Integration in RFEM/RSTAB mit Übernahme aller relevanten Informationen und Schnittgrößen
• Bemessung von Stäben und Stabzügen auf Zug, Druck, Biegung, Schub und kombinierten Schnittgrößen
• Stabilitätsnachweise für Biegedrillknicken und Knicken nach dem Ersatzstabverfahren oder nach Theorie II. Ordnung
• Gebrauchstauglichkeitsnachweis in Form einer Durchbiegungsbegrenzung
• Brasilianische Materialbibliothek und Querschnittsbibliothek
• Benutzerdefinierte Eingabe von Rechteckquerschnitten und Kreisquerschnitten
• Optimierung der Querschnitte mit Übergabemöglichkeit nach RFEM/RSTAB
• Optionale Übernahme der Knicklängen aus dem Modul RSKNICK bzw. RF-STABIL
• Umfassende Ergebnisdokumentation mit Verweisen auf verwendete Nachweisgleichungen aus der Norm
• Vielseitige Filter- und Sortieroptionen für Ergebnisse inklusive Auflistung stabweise, querschnittweise, x-stellenweise oder nach Lastfällen, Last- und Ergebniskombinationen
• Berücksichtigung der Holzfeuchtebedingungen
• Visualisierung des Nachweiskriteriums am RFEM-/RSTAB-Modell
• Datenexport zu MS Excel
