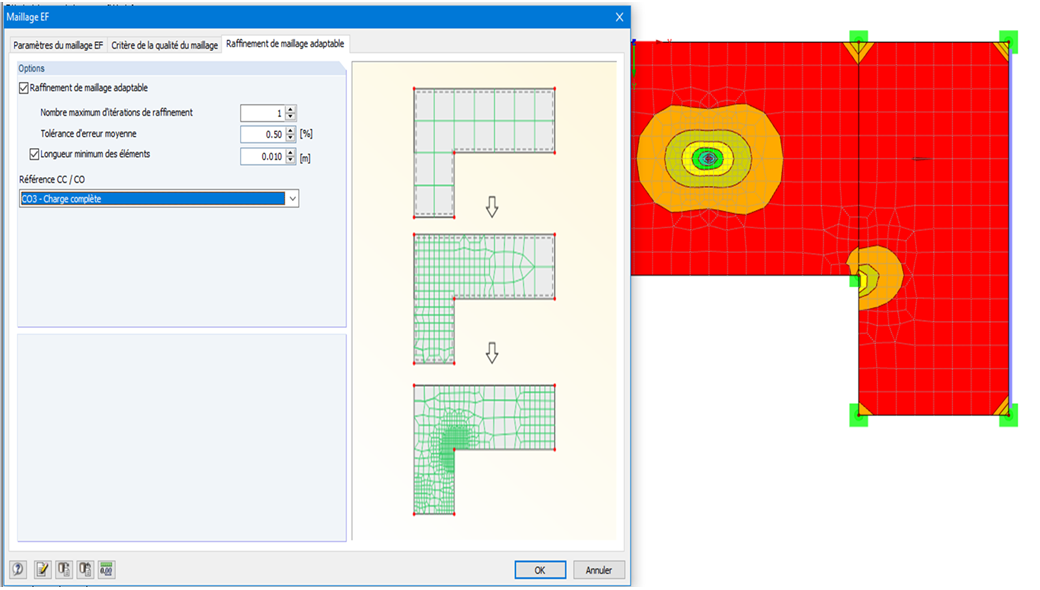

Raffinement de maillage adaptable

Cette fonctionnalité permet de raffiner automatiquement le maillage EF sur les surfaces. Le raffinement du maillage est effectué graduellement. À chaque étape, un nouveau maillage EF est créé en fonction de l'évaluation des erreurs numériques de l'étape précédente. L'erreur numérique est évaluée à partir des résultats des éléments de surface et à partir de l’estimateur d’erreur de Zienkiewicz-Zhu.

Les erreurs sont évaluée pour un calcul de structure linéaire. Un cas de charge ou une combinaison de charges est sélectionné, puis le maillage EF est généré pour ce cas ou cette combinaison. Ce maillage EF est ensuite utilisé pour tous les calculs.
