Les ratios de vérification de l'analyse contrainte-déformation sont répertoriés dans plusieurs tableaux. Ils y sont triées par des critères spécifiques.
Gestionnaire du tableau de résultats

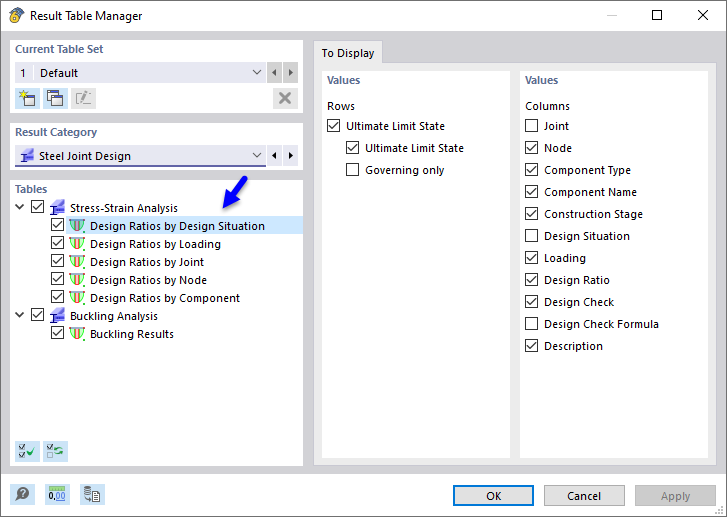

Les tableaux et leurs détails sont gérés dans le « Gestionnaire du tableau de résultats ». Cliquez sur le
dans la barre d'outils du tableau pour l'ouvrir (voir l'image Tableaux pour les 'rapports de vérification sur les assemblages acier').
Vérifiez si le tableau Ratios de vérification par situation de projet est activé. Si ce n'est pas le cas, sélectionnez-le pour obtenir un aperçu rapide et clair des résultats. L'analyse de flambement est également sélectionnée, mais elle n'est pas pertinente car la vérification de stabilité n'a pas été activée pour l'État limite ultime .
Les « Valeurs » par défaut à afficher pour les lignes et colonnes conviennent. Fermez la boîte de dialogue en cliquant sur OK.
Ratios de vérification de l'analyse contrainte-déformation

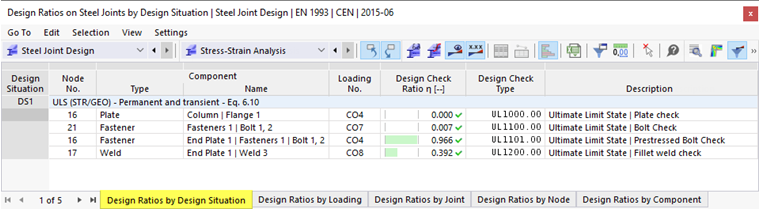

Le tableau « Ratios de vérification par situation de projet » présente les ratios de vérification maximaux de chaque type de composant utilisé pour les assemblages acier définis. Les valeurs répertoriées dans la colonne « Ratio de vérification » représentent les ratios entre les valeurs de calcul existantes et les résistances de calcul respectives.
Le tableau « Ratios de vérification par assemblage » donne un aperçu des ratios maximaux calculés pour chaque type d'assemblage acier. Ils représentent les différentes vérifications des résistances calculées pour les plaques, les fixations et les soudures.

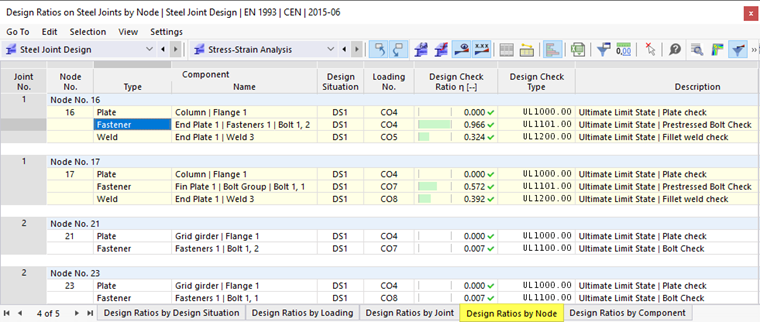

Le tableau Ratios de vérification par nœud permet d'évaluer les résultats de chaque nœud calculé.
Détails des résultats

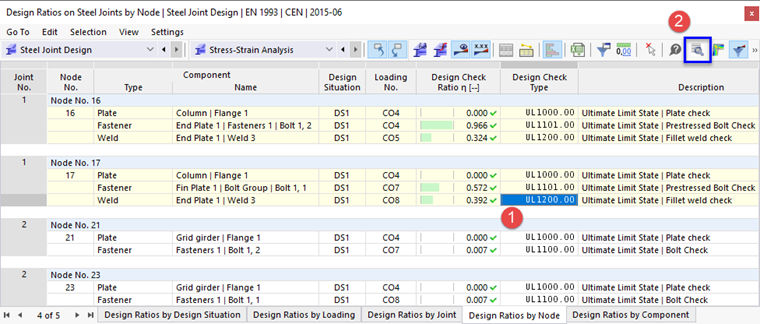

Dans les tableaux, les résultats sont étiquetés par type de vérification avec des numéros. Par exemple, « UL1200.00 » représente la vérification de la soudure d'angle. Le ratio le plus élevé de ce type de calcul a été calculé pour le nœud n° 17. Sélectionnez cette ligne (1).
Pour examiner les détails de calcul de cette vérification, cliquez sur
sur la barre d'outils du tableau (2). La fenêtre « Détails de la vérification » s'ouvre.
Cette fenêtre affiche tous les paramètres de la vérification et les équations correspondantes. En cliquant sur les
dans la zone inférieure droite (1), vous pouvez basculer entre les valeurs ou les symboles affichés dans les formules de vérification.
Sélectionnez une soudure différente dans la liste « Nom du composant » (2), par exemple Plaque de connexion 1 | Coupe de plaque 1 | Soudure (2). Les détails de calcul sont mis à jour afin que vous puissiez vérifier les contraintes de la soudure reliant la plaque de connexion et la coupe de plaque.

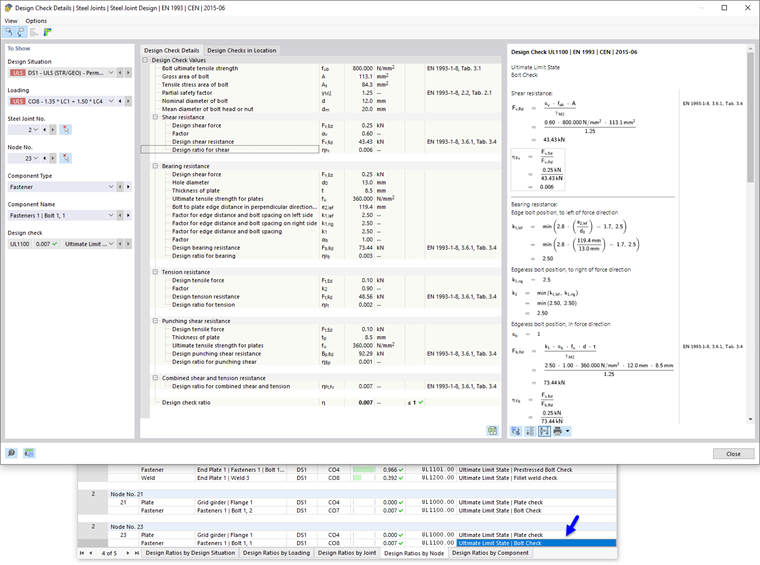

Lorsque vous sélectionnez une autre ligne dans le tableau, les détails correspondants s'affichent. Par exemple, cliquez sur la dernière ligne pour définir la vérification du boulon du nœud n° 23 (si nécessaire, déplacez légèrement la fenêtre « Détails de la vérification »).
Revenez aux tableaux en cliquant sur Fermer.
