Využití analýzy napětí-přetvoření jsou uvedeny v několika tabulkách. Tam jsou seřazeny podle určitých kritérií.
Správce výsledkových tabulek

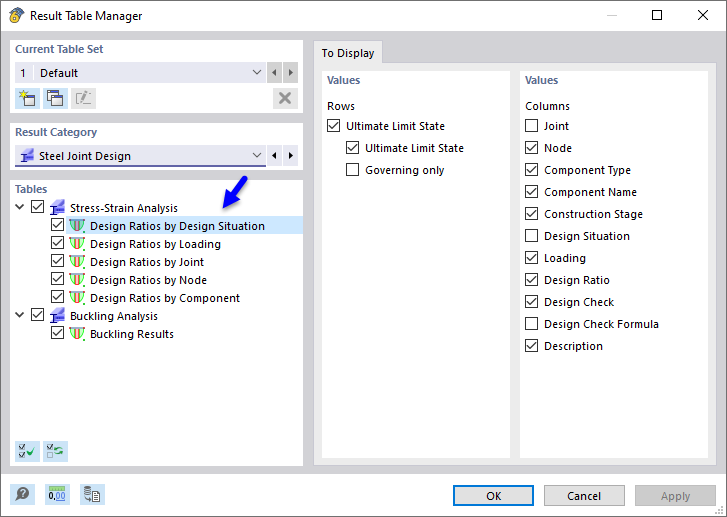

Tabulky a jejich detaily se spravují ve "Správci výsledkových tabulek". Klikněte na tlačítko
v panelu nástrojů pro otevření tabulky (viz obrázek Tabulky pro 'Využití na ocelových přípojích').
Zkontrolujte, zda je aktivována tabulka Využití po návrhových situacích. Pokud ne, vyberte ji, protože poskytuje rychlý a dobrý přehled o výsledcích. "Posouzení na vzpěr" je také vybráno, ale není důležité, protože posouzení stability nebylo aktivováno pro Konfigurace posouzení v mezním stavu únosnosti .
Vhodné jsou "Hodnoty", které se mají standardně zobrazit pro řádky a sloupce. Dialog zavřeme tlačítkem OK.
Využití analýzy napětí-přetvoření

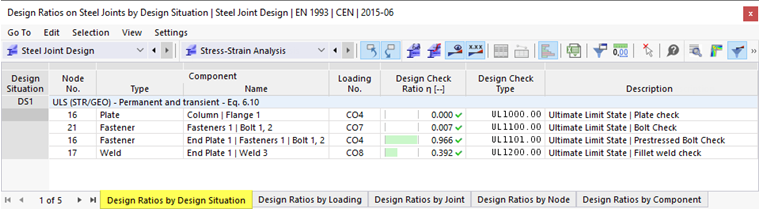

Tabulka "Využití po návrhových situacích" uvádí maximální využití pro každý typ konstrukčního prvku pro definované ocelové přípoje. Hodnoty uvedené ve sloupci 'Využití' představují poměr stávajících návrhových hodnot k příslušným návrhovým únosnostem.
Tabulka "Využití po přípojích" poskytuje přehled o maximálních využitích, která byla spočítána pro každý typ ocelového přípoje. Představují různá posouzení únosnosti, která byla spočítána pro plechy, spojovací prostředky a svary.

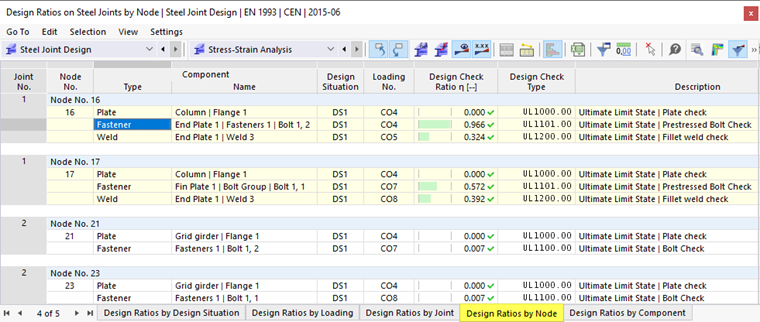

Pro vyhodnocení výsledků pro každý posuzovaný uzel vybereme tabulku Využití po uzlech.
Detaily výsledků
V tabulkách jsou výsledky označeny čísly podle typů posudků. Například "UL1200.00" představuje kontrolu koutového svaru. Největší využití tohoto typu posouzení bylo spočítáno pro uzel č. 17. Vyberte tuto linii (1).
Chcete-li zkontrolovat detaily posouzení tohoto posudku, klikněte na
v panelu nástrojů tabulky (2). Otevře se okno „Detaily posudku“.

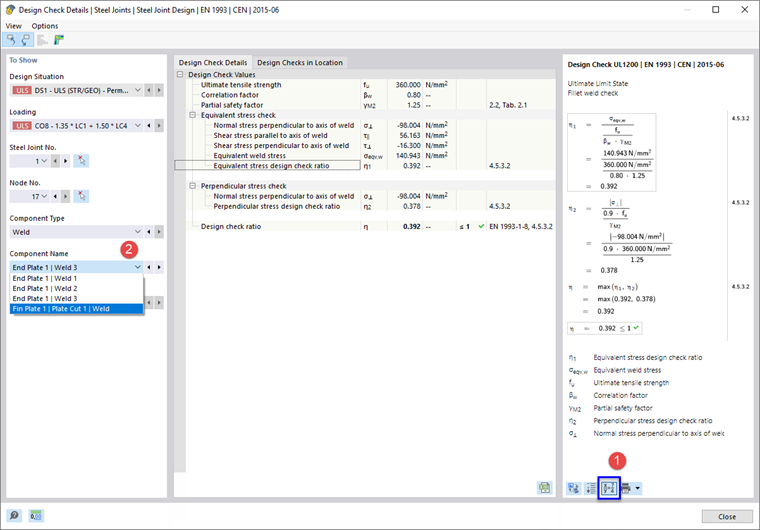

Tento náhled obsahuje všechny parametry posouzení a příslušné rovnice. Kliknutím na tlačítko
v pravé dolní části (1) lze přepínat mezi hodnotami nebo symboly zobrazenými ve vzorcích posouzení.
Vyberte jiný svar ze seznamu "Název komponenty" (2); například Plech 1 | Řez plechu 1 | Svar (2). Detaily posouzení se aktualizují, aby bylo možné zkontrolovat napětí ve svaru spojujícím desku na stoji a řez desky.
Pokud v tabulce vybereme jinou linii, zobrazí se příslušné detaily. Například kliknutím tam v posledním řádku nastavíme kontrolu šroubů v uzlu č. 23 (v případě potřeby trochu posunout okno 'Detaily posudku').
Vraťte se zpět k tabulkám kliknutím na tlačítko Zavřít.
