Manuel en ligne RFEM | Surfaces

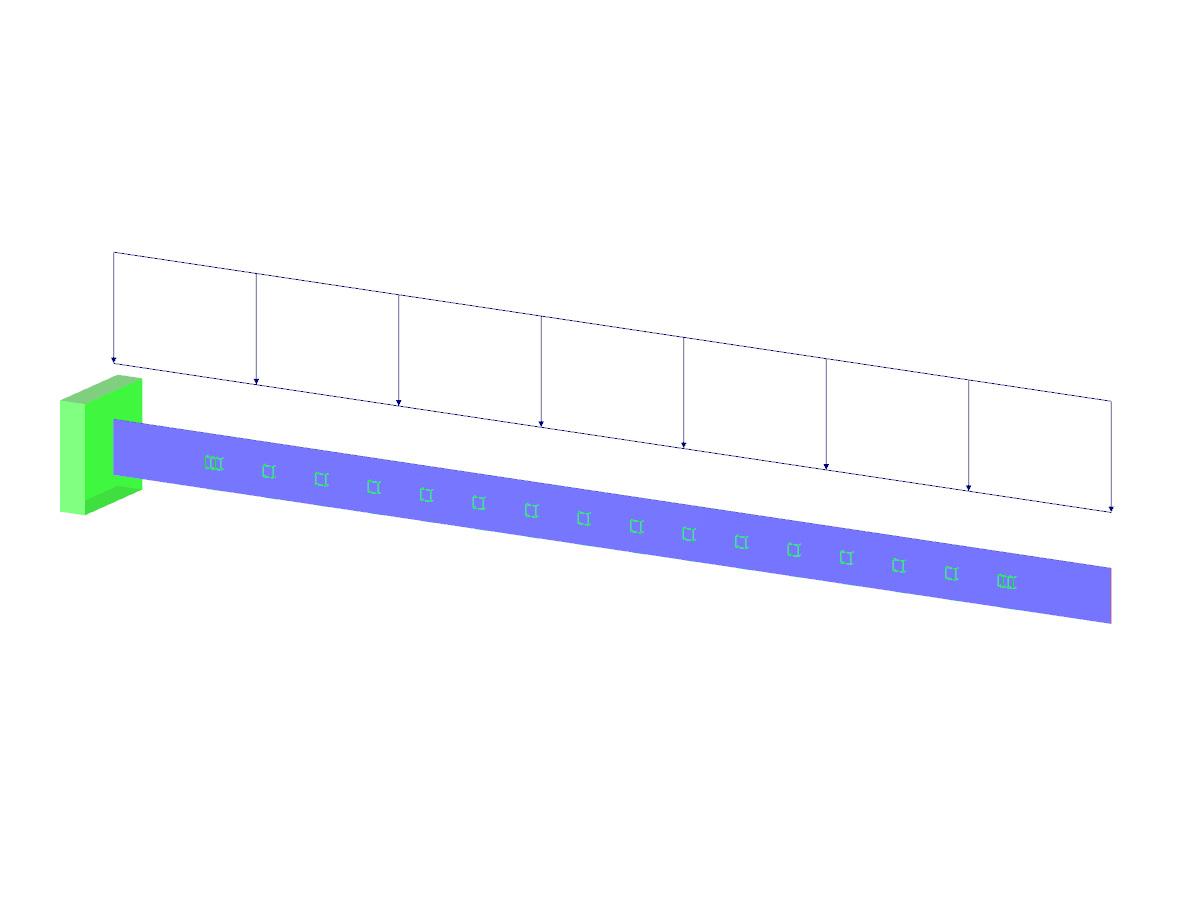

Un porte-à-faux de section rectangulaire est placé sur la fondation Winkler élastique et est soumis à une charge répartie. Calcul de la flèche maximale et du moment fléchissant maximal.
Exemple de vérification 000002 | 1
| Nombre de nœuds | 2 |
| Nombre de lignes | 1 |
| Nombre de barres | 1 |
| Nombre de cas de charge | 1 |
| Cotation fonctionnelle | 4,098 x 0,195 x 0,195 m |
| Version du logiciel | 5.03.00 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
