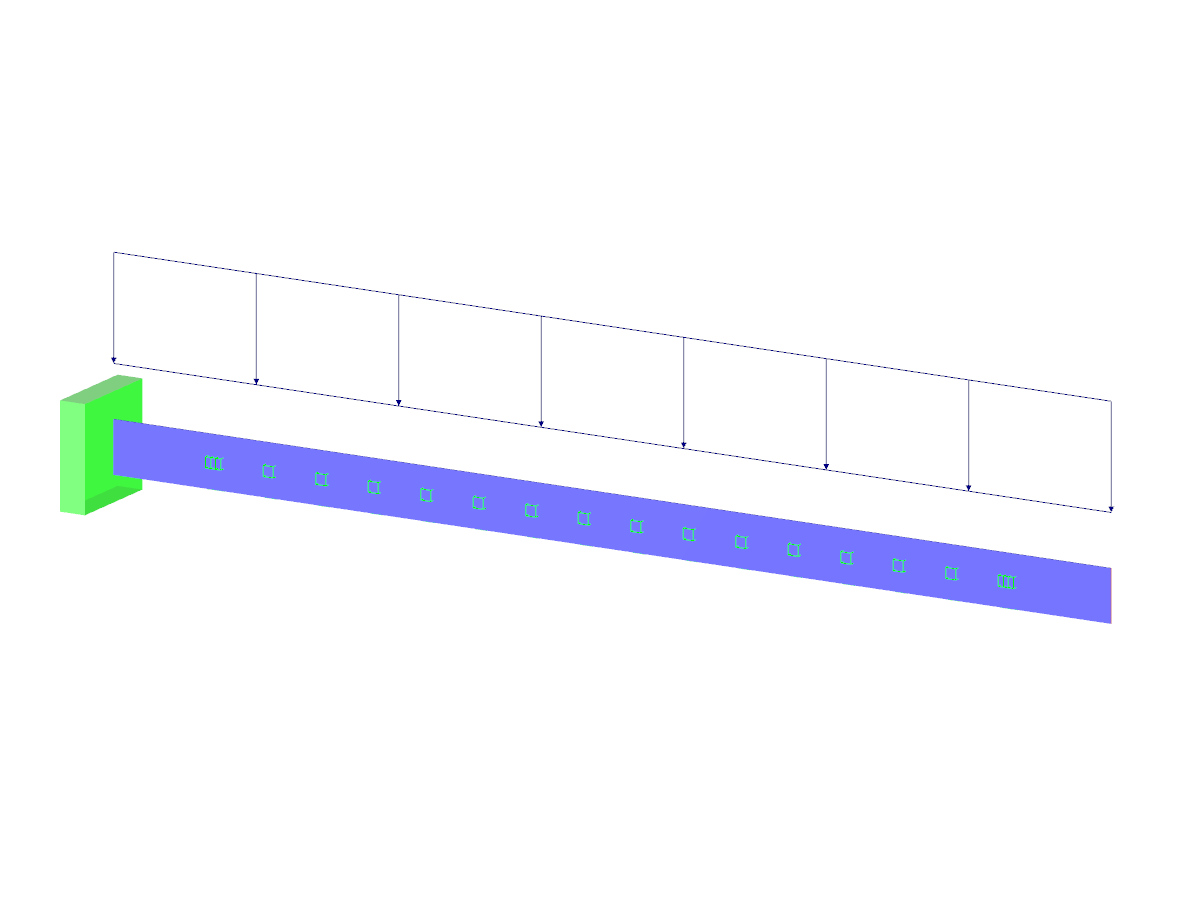

Na podłożu sprężystym leży wspornik o przekroju prostokątnym, obciążony obciążeniem rozłożonym. Obliczanie maksymalnego ugięcia i maksymalnego momentu zginającego.
Przykład weryfikacji 000002 | 1
| Liczba węzłów | 2 |
| Liczba linii | 1 |
| Liczba prętów | 1 |
| Ilość przypadków obciążenia | 1 |
| Wymiarowanie | 4,098 x 0,195 x 0,195 m |
| Wersja programu | 5.03.00 |
