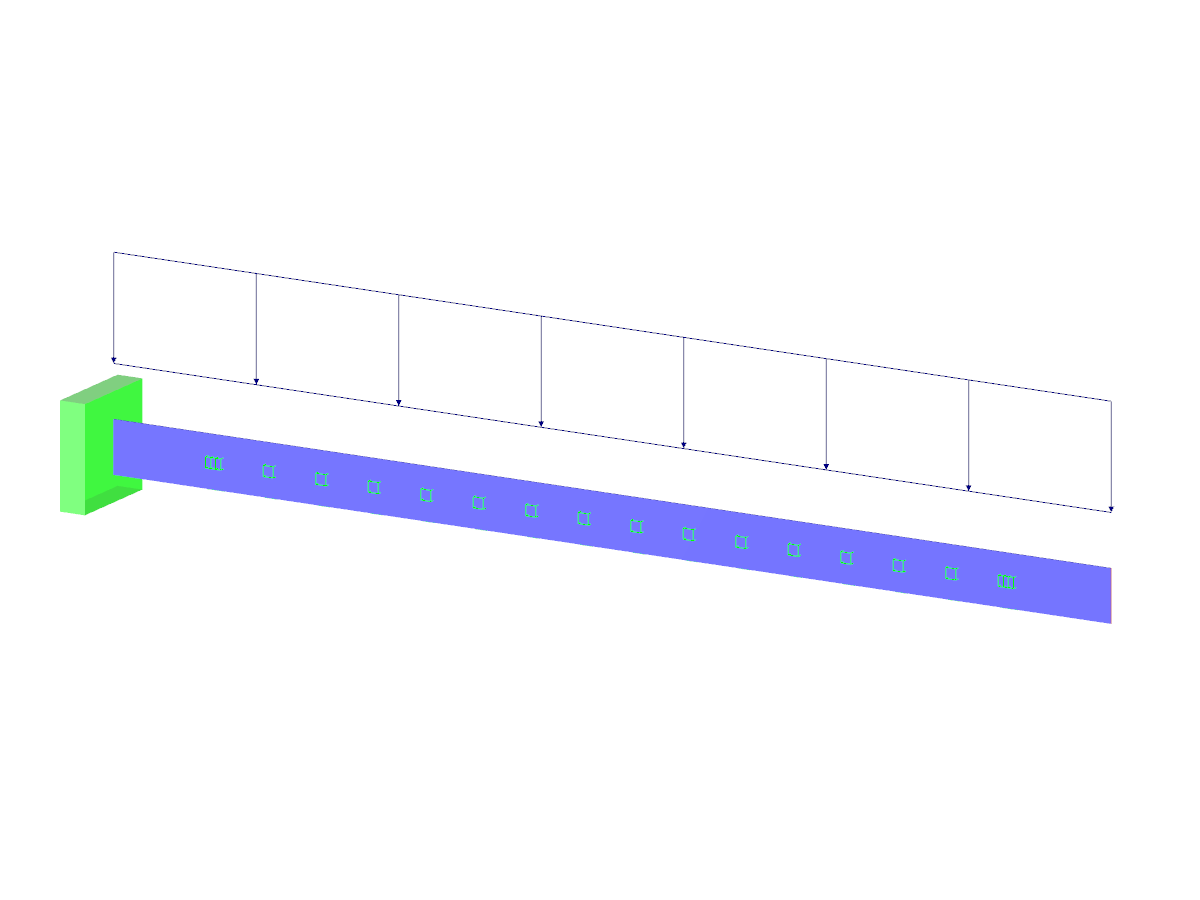

Konzola obdélníkového průřezu leží na průžném podloží podle Winklerova modelu a je zatížená rovnoměrným zatížením. Výpočet maximálního průhybu a maximálního ohybového momentu.
Verifikační příklad 000002 | 1
| Počet uzlů | 2 |
| Počet linií | 1 |
| Počet prutů | 1 |
| Počet zatěžovacích stavů | 1 |
| Rozměry | 4,098 x 0,195 x 0,195 m |
| Verze programu | 5.03.00 |
