Manuel en ligne RFEM | Surfaces

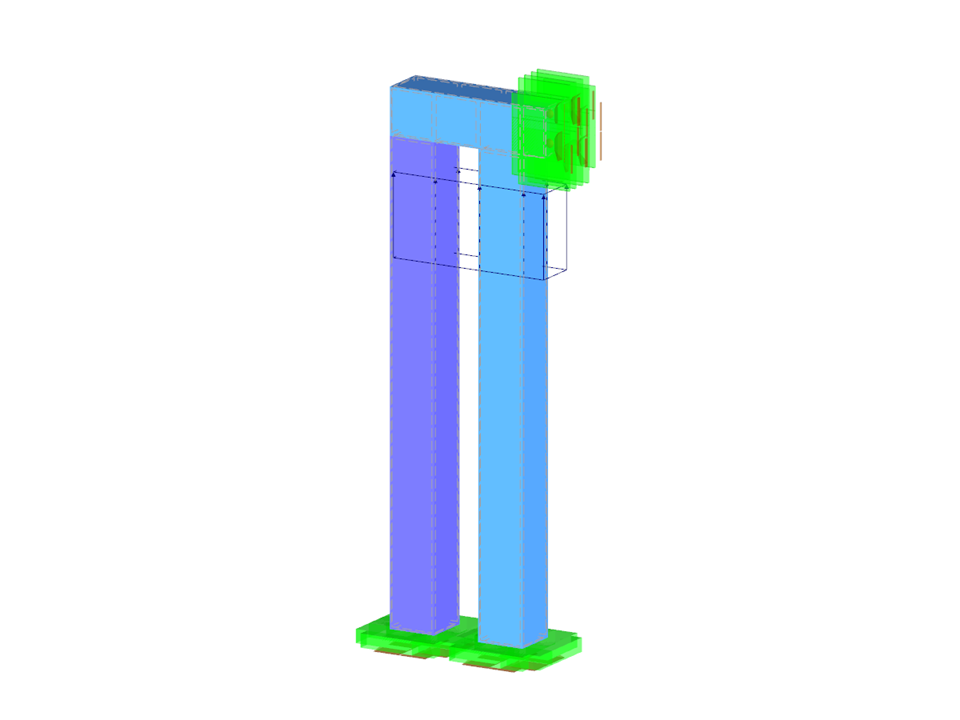

Quatre poteaux sont encastrés en bas et reliés par un bloc rigide en haut. Le bloc est chargé par une pression et modélisé à l'aide d'un matériau élastique avec un module d'élasticité élevé. Les poteaux extérieurs sont modélisés par un matériau linéaire élastique et les poteaux intérieurs par un diagramme de contrainte-déformation avec la dépendance de décroissance. En supposant seulement la théorie des petites déformations et en négligeant le poids propre de la structure, déterminez sa flèche maximale.

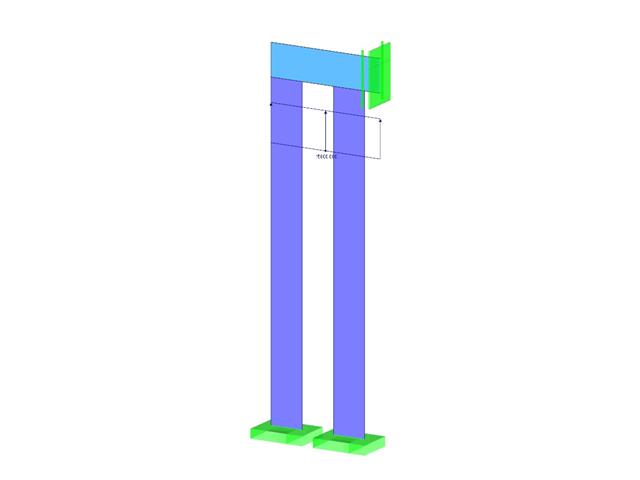

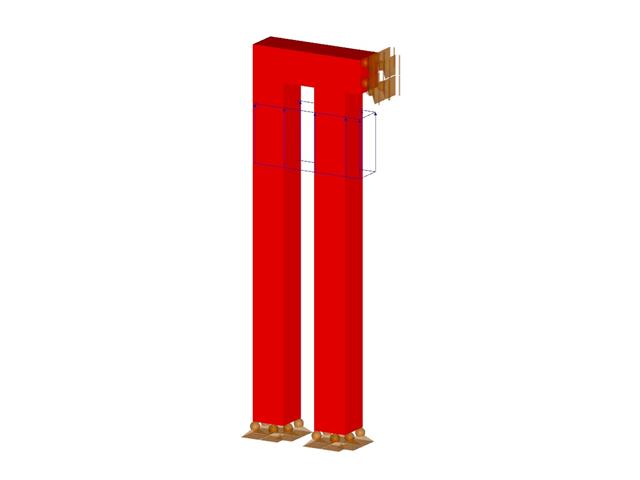

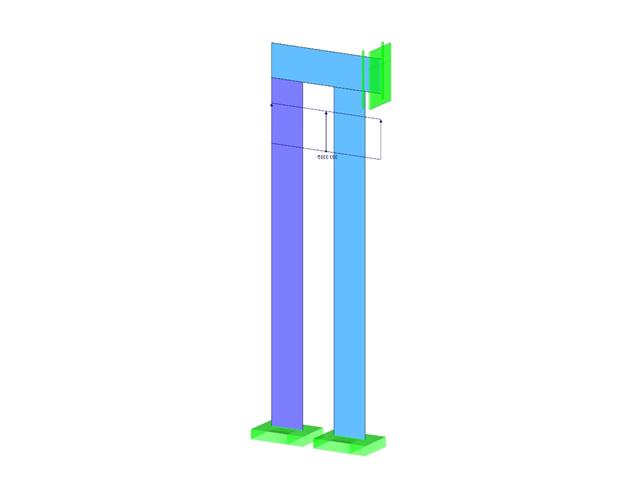

Exemple de vérification 000014 | 1
| Nombre de nœuds | 28 |
| Nombre de lignes | 49 |
| Nombre de surfaces | 24 |
| Nombre de solides | 3 |
| Nombre de cas de charge | 1 |
| Cotation fonctionnelle | 0,350 x 0,100 x 1,100 m |
| Version du logiciel | 5.05.11 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
