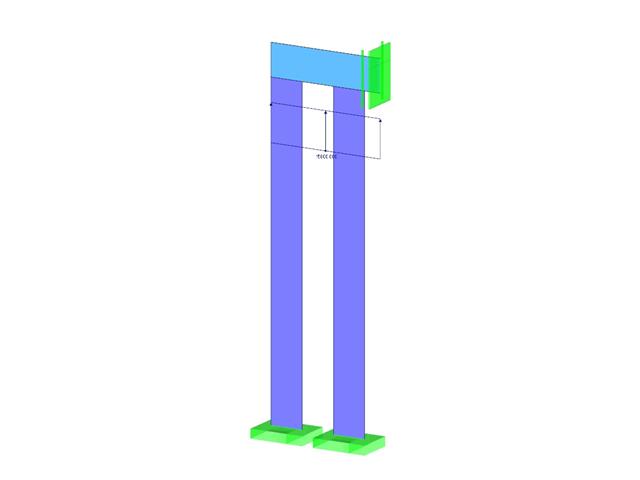

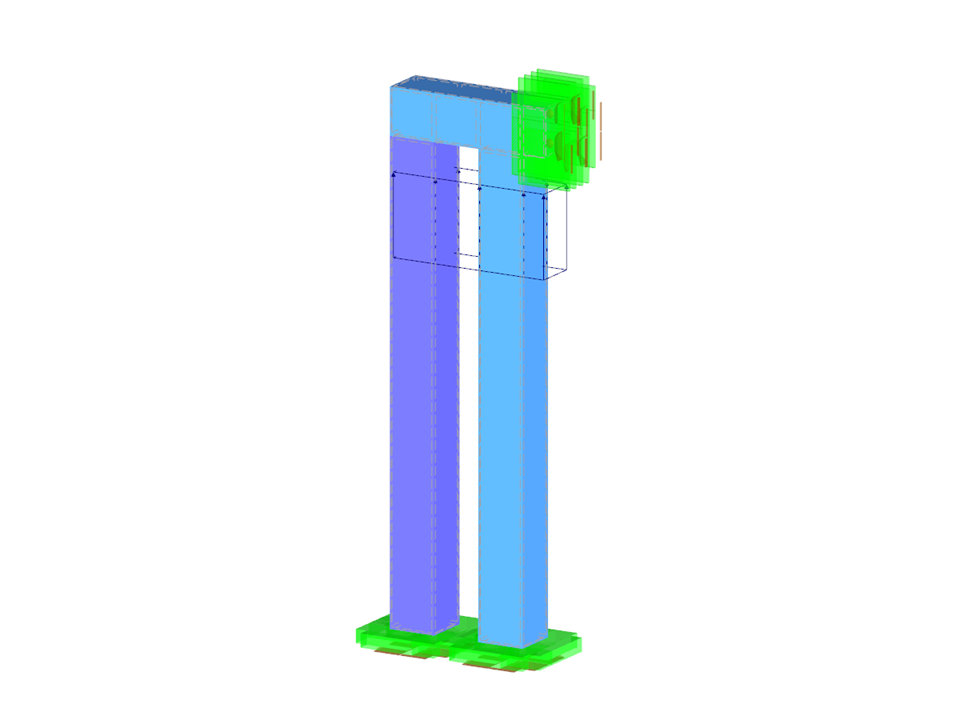

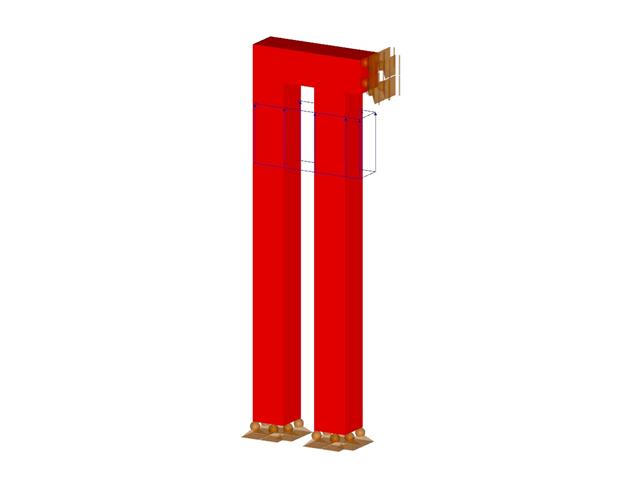

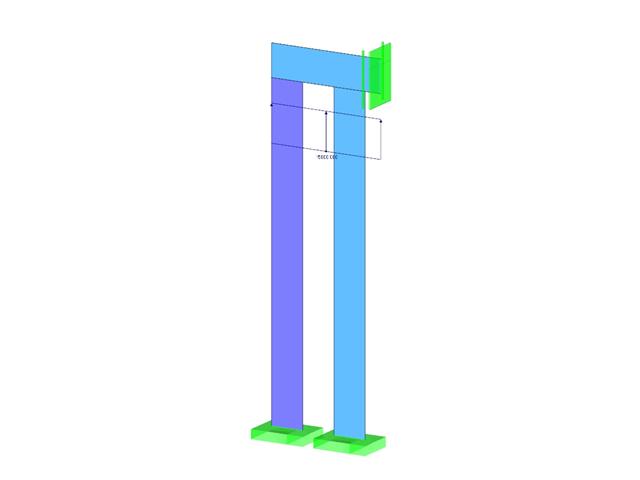

Cztery słupy są zamocowane na dole, a od góry połączone sztywnym blokiem. Blok jest obciążony ciśnieniem i modelowany za pomocą materiału sprężystego o wysokim module sprężystości. Słupy zewnętrzne są modelowane za pomocą materiału liniowo sprężystego, a słupy wewnętrzne za pomocą wykresu naprężenie-odkształcenie z malejącą zależnością. Zakładając tylko teorię małych odkształceń i pomijając ciężar własny konstrukcji, określ jej maksymalne ugięcie.
Podmodele
,_LC1__LI.jpg?mw=640&hash=728ab7d0de5ce03ebfa0d0918bd3995298b876c9)
,_LC1__LI.jpg?mw=640&hash=35e99efbcb60ee21f7949bb68a4b346d6803f834)
,_LC1__LI.jpg?mw=640&hash=ceb77d350eb1d00db7bd3b7276fa64bcb44d64fb)
Przykład weryfikacji 000014 | 1
| Liczba węzłów | 28 |
| Liczba linii | 49 |
| Liczba powierzchni | 24 |
| Ilość brył | 3 |
| Ilość przypadków obciążenia | 1 |
| Wymiary (metryczne) | 0,350 x 0,100 x 1,100 m |
| Wymiary (imperialne) | 1.15 x 0.33 x 3.61 feet |
| Wersja programu | 5.05.11 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
