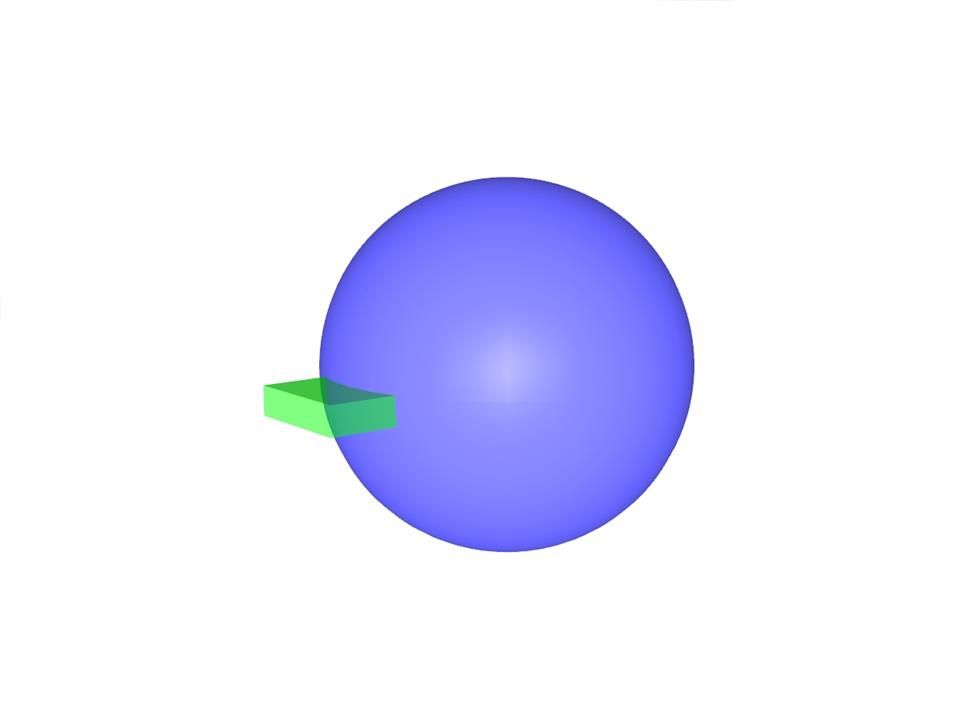

Un réservoir sphérique à parois minces est chargé par une pression interne. Tout en négligeant le poids propre, déterminez la contrainte de Von Miseset la flèche radiale du réservoir.
Exemple de vérification 000084 | 1
| Nombre de nœuds | 8 |
| Nombre de lignes | 6 |
| Nombre de surfaces | 2 |
| Nombre de cas de charge | 1 |
| Poids total | 0,097 t |
| Cotation fonctionnelle | 1,827 x 1,822 x 1,670 m |
| Version du logiciel | 5.12.00 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
