Tenkostěnná sférická nádoba je vystavena vnitřnímu tlaku. Při zanedbání vlastní tíhy se stanoví napětí podle von Misese a radiální průhyb nádoby.

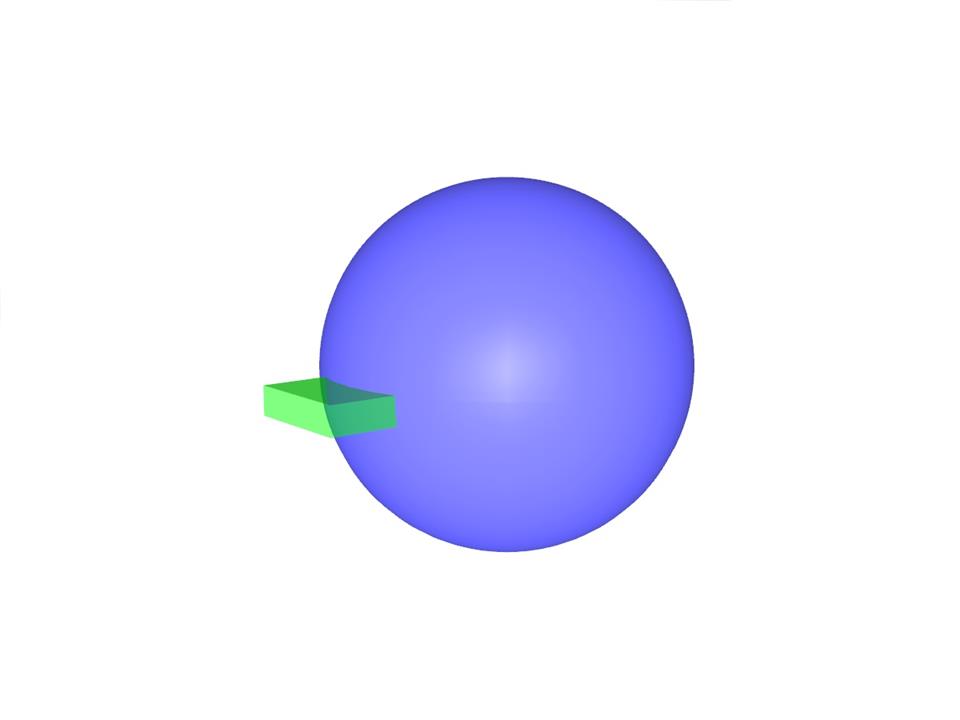

Verifikační příklad 000084 | 1
| Počet uzlů | 8 |
| Počet linií | 6 |
| Počet ploch | 2 |
| Počet zatěžovacích stavů | 1 |
| Celková hmotnost | 0,097 t |
| Rozměry | 1,827 x 1,822 x 1,670 m |
| Verze programu | 5.12.00 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
