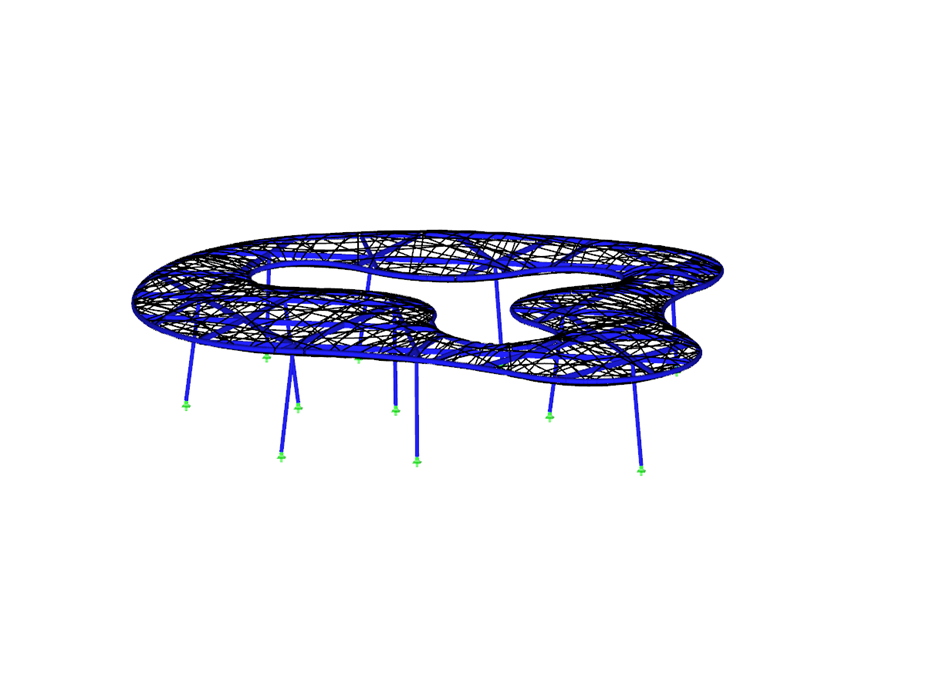

Structure de toiture à membrane
| Nombre de nœuds | 6796 |
| Nombre de barres | 9545 |
| Poids total | 59,658 t |
| Cotation fonctionnelle | 46,164 x 38,814 x 9,803 m |
| Version du logiciel | 8.03.00 |
Webinaire
Webinaire
Foire aux questions (FAQ)
Foire aux questions (FAQ)
Dans cet article, nous vous expliquons comment calculer des structures brise-vents à l'aide de RFEM et de RWIND.
_3.jpg?mw=350&hash=6831ba094e54512b3726fc611ff1b3a3f24436b7)
Le type de charge Formation de poches vous permet de simuler les actions de pluie sur les surfaces à courbure multiple en considérant les déplacements selon l'analyse des grandes déformations.
Ce processus numérique de pluie analyse la géométrie de surface assignée et détermine quelle partie de la pluie s'écoule et quelle partie de la pluie s'accumule pour former des flaques (poches d'eau) sur la surface. La taille de la poche d'eau se traduit par une charge verticale pour le calcul de structure.
Cette fonctionnalité peut par exemple être utilisée pour analyser des géométries de toiture à membrane, presque horizontales soumises à une charge de pluie.
Accéder à la vidéo explicative
Par rapport au module additionnel RF-FORM-FINDING (RFEM 5), les nouvelles fonctionnalités suivantes ont été ajoutées au module complémentaire Recherche de forme pour RFEM 6 :
- Spécification de toutes les conditions aux limites de recherche de forme dans un cas de charge
- Enregistrement des résultats de la recherche de forme comme état initial pour une analyse ultérieure du modèle
- Assignation automatique de l'état initial de recherche de forme via des assistants de combinaison à toutes les situations de charge d'une situation de projet
- Conditions aux limites de la géométrie de recherche de forme supplémentaires pour les barres (longueur sans contrainte, flèche verticale maximale, flèche verticale au point inférieur)
- Conditions aux limites de charge supplémentaires pour les barres (force maximale dans la barre, force minimale dans la barre, composante horizontale en traction, traction à l'extrémité i, traction à l'extrémité j, traction minimale à l'extrémité i, traction minimale à l'extrémité j).
- Type de matériau « Textile » et « Feuille » dans la bibliothèque de matériaux
- Recherches de formes parallèles dans un modèle
- Simulation d'états de recherche de forme séquentiels avec le module complémentaire Analyse des phases de construction (CSA)
Une fois que vous avez activé le module complémentaire Recherche de forme dans les données de base, un effet de recherche de forme est assigné aux cas de charge de catégorie « Précontrainte » en association avec les charges de recherche de forme provenant de la barre, de la surface et du solide. Il s'agit d'un cas de charge de précontrainte. Cela se transforme en une analyse de recherche de forme pour l'ensemble du modèle avec tous les éléments de barre, de surface et de volume qui y sont définis. La mise en forme des barres et éléments de membrane pertinents au milieu du modèle global est obtenue à l'aide de charges de recherche de forme spéciales et de définitions de charges régulières. Ces charges de recherche de forme décrivent l'état de déformation ou de force attendu après la recherche de forme dans les éléments. Les charges régulières décrivent la charge externe sur l'ensemble du système.
Savez-vous exactement comment la recherche de forme est effectuée ? Tout d'abord, le processus de recherche de forme des cas de charge avec la catégorie de cas de charge « Précontrainte » déplace la géométrie de maillage initiale vers une position d'équilibre optimale au moyen de boucles de calcul itératives. Pour effectuer cette opération, le logiciel utilise la méthode URS (Updated Reference Strategy) du Professeur Bletzinger et du Professeur Ramm. Cette solution technologique se définit par l'équilibre de formes correspondant presque entièrement aux conditions limites de recherche de forme initialement déterminées suite au calcul (affaissement, force, précontrainte).
Outre la description pure associée à la formation de flèches ou d'efforts souhaités sur les éléments à former, la méthode URS repose aussi entièrement sur la considération d'efforts réguliers. Cette opération permet globalement de décrire le poids propre ou la pression pneumatique par des charges d'éléments correspondants.
Toutes ces options offrent la possibilité au noyau de calcul d'évaluer des formes anticlastiques ou synclastiques présentant un état d'équilibre des forces pour des géométries planes ou symétriques en rotation. Afin de pouvoir intégrer séparément ou conjointement ces deux types dans un seul environnement de manière réaliste, le calcul vous offre deux possibilités pour décrire les vecteurs d'effort de recherche de forme :
- La méthode en tension - description des vecteurs d'effort de recherche de forme dans l'espace pour les géométries planes
- La méthode de projection - description des vecteurs d'effort de recherche de forme basée sur un plan de projection avec ancrage de la position horizontale pour les géométries coniques
.png?mw=350&hash=e3f5898d72f463e9b3e774659aabcb220466c522)
.jpg?mw=350&hash=196d91410dd36f58fcc8b0194f4577bb70cf53c3)
Logiciel de base
La nouvelle génération de logiciels aux éléments finis est utilisée pour le calcul de structures composées de barres, de surfaces et de solides.
Module complémentaire
Le module complémentaire Recherche de forme détermine la forme optimale des barres soumises à des forces axiales et des éléments surfaciques sollicités en traction. La forme est déterminée par l'équilibre entre l'effort axial de la barre ou la contrainte de membrane et les conditions aux limites existantes.
Logiciel principal
Logiciels de calcul de structure pour l'analyse par éléments finis (MEF) de structures planes et spatiales composées de plaques, de voiles, de coques, de barres (poutres), de solides et d'éléments de contact.
Module additionnel
Recherche de forme pour les structures à membrane et à câbles
Module additionnel
Génération de patrons de coupe pour les structures à membrane
Module complémentaire
Le module complémentaire Comportement non linéaire de matériau vous permet de considérer les non-linéarités de matériau dans RFEM, par exemple plastique isotrope, plastique orthotrope, endommagement isotrope.
Module complémentaire
Le module complémentaire Stabilité de la structure permet d'effectuer l'analyse de stabilité des structures. Il détermine les facteurs de charge critiques et les modes de stabilité correspondants.
Module complémentaire
Le module complémentaire Flambement par flexion-torsion (7 degrés de liberté) vous permet de considérer le gauchissement de la section comme un degré de liberté supplémentaire lors du calcul des barres.
Module complémentaire
Le module complémentaire Surfaces multi-couches permet à l'utilisateur de définir des structures à surface multicouches. Le calcul peut être effectué avec ou sans couplage de cisaillement.
Module complémentaire
D'une part, le module complémentaire en deux parties Optimisation & estimation des coûts/émissions de CO2 identifie les paramètres appropriés pour les modèles paramétrés et les blocs grâce à la technologie de l'intelligence artificielle (IA) d'optimisation par essaims particulaires (PSO) afin de respecter les critères d'optimisation basiques. De plus, ce module complémentaire estime les coûts du modèle ou les émissions de CO2 en spécifiant les coûts unitaires ou les émissions par définition de matériau pour le modèle structurel.
Module complémentaire
Le module complémentaire Analyse contrainte-déformation permet d'effectuer une analyse générale des contraintes en calculant les contraintes existantes et en les comparant aux contraintes limites.
Module complémentaire
Le module complémentaire Vérification du béton permet d'effectuer différentes vérifications selon les normes internationales. Vous pouvez effectuer des vérifications de barres, de surfaces et de poteaux, ainsi que des analyses de poinçonnement et de déformation.
Module complémentaire
Le module complémentaire Vérification de l'acier permet d'effectuer les vérifications à l'état limite ultime et à l'état limite de service des barres en acier selon diverses normes.
Module complémentaire
Le module complémentaire Vérification du bois permet d'effectuer les vérifications à l'état limite ultime, à l'état limite de service et de la résistance au feu des barres en bois selon diverses normes.
Module complémentaire
Le module complémentaire de RFEM Vérification de la maçonnerie vous permet de calculer la maçonnerie à l'aide de la méthode des éléments finis. Cette solution a été développée dans le cadre du projet de recherche DDMaS - Digitizing the Design of Masonry Structures (numérisation de la vérification de structures en maçonnerie). Le modèle de matériau représente le comportement non linéaire de la combinaison brique-mortier sous forme de macro-modélisation.
Module complémentaire
Le module complémentaire Vérification de l'aluminium permet d'effectuer les vérifications à l'état limite ultime et à l'état limite de service des barres en aluminium selon diverses normes.
.png?mw=600&hash=49b6a289915d28aa461360f7308b092631b1446e)
Module complémentaire
Le module complémentaire Assemblages acier pour RFEM vous permet d'analyser les assemblages acier à l'aide d'un modèle EF. La modélisation s'exécute de manière entièrement automatique en arrière-plan et peut être contrôlée via la saisie simple et familière des composants.
Logiciel de base
Le logiciel de calcul de structures filaires 3D RSTAB pour le calcul statique et dynamique des charpentes en acier, en béton, en bois et en d'autres matériaux.
Module complémentaire
Le module complémentaire Stabilité de la structure permet d'effectuer l'analyse de stabilité de structures.
Module complémentaire
Le module complémentaire Flambement par flexion-torsion (7 degrés de liberté) permet de considérer le gauchissement de la section comme un degré de liberté supplémentaire lors du calcul des barres.
Module complémentaire
De plus, ce module complémentaire estime les coûts du modèle ou les émissions de CO2 en spécifiant les coûts unitaires ou les émissions par définition de matériau pour le modèle structurel.
Module complémentaire
Le module complémentaire Analyse contrainte-déformation permet d'effectuer des analyses de contraintes globales en calculant les contraintes existantes et en les comparant aux contraintes limites.
Module complémentaire
Le module complémentaire Vérification du béton permet d'effectuer différentes vérifications des barres et des poteaux selon les normes internationales.
Module complémentaire
Le module complémentaire Vérification de l'acier permet d'effectuer les vérifications à l'état limite ultime et à l'état limite de service des barres en acier selon diverses normes.
Module complémentaire
Le module complémentaire Vérification du bois permet d'effectuer les vérifications à l'état limite ultime, à l'état limite de service et à la résistance au feu des barres en bois selon diverses normes.
Module complémentaire
Le module complémentaire Vérification de l'aluminium permet d'effectuer les vérifications à l'état limite ultime et à l'état limite de service des barres en aluminium selon diverses normes.
Module complémentaire
Le module complémentaire Analyse des phases de construction (CSA) vous permet de considérer le processus de construction de structures (barres, surfaces et solides) dans RFEM.
