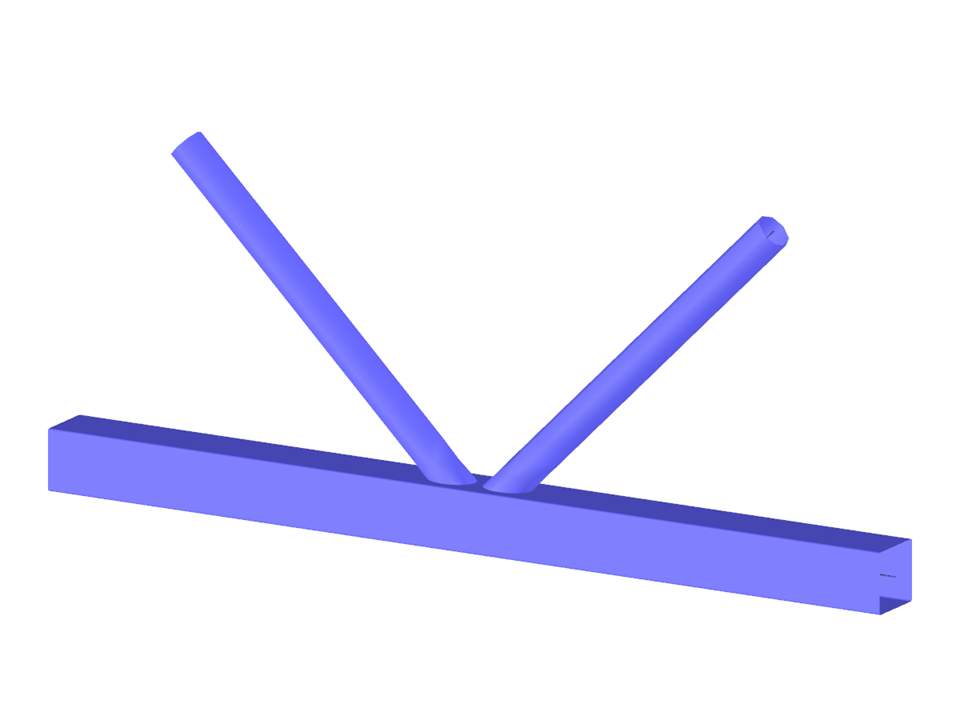

Connexion d'un treillis métallique
| Nombre de nœuds | 45 |
| Nombre de lignes | 36 |
| Nombre de barres | 3 |
| Nombre de surfaces | 19 |
| Nombre de cas de charge | 1 |
| Poids total | 0,077 t |
| Cotation fonctionnelle | 2,401 x 0,536 x 1,111 m |
| Version du logiciel | 5.01.01 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
