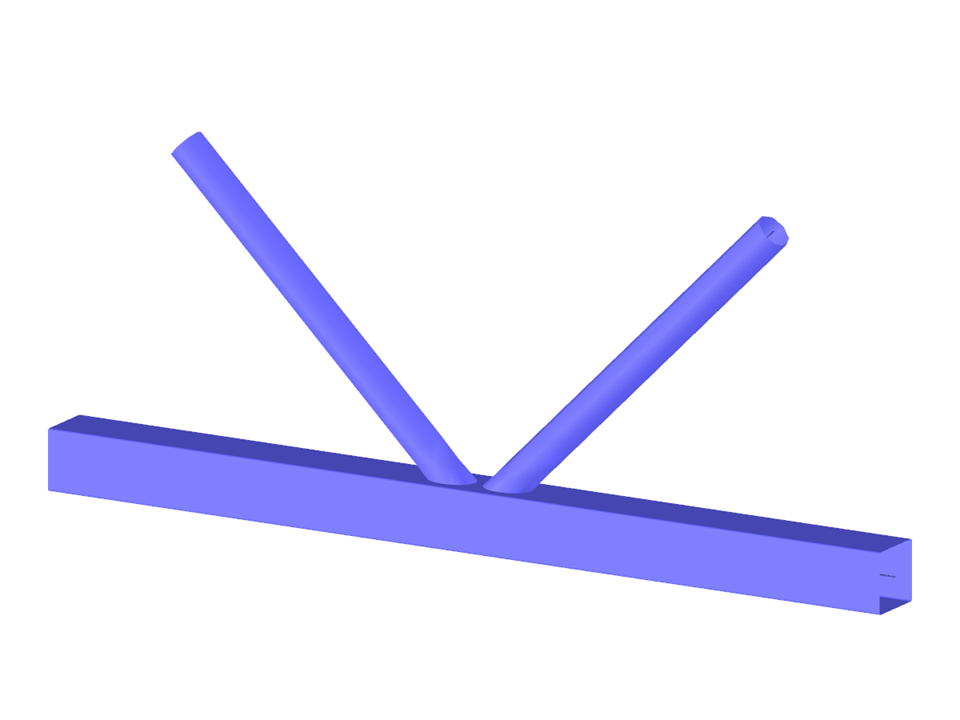

Verbindung des Stahlgitterträgers
| Anzahl Knoten | 45 |
| Anzahl Linien | 36 |
| Anzahl Stäbe | 3 |
| Anzahl Flächen | 19 |
| Anzahl Lastfälle | 1 |
| Gesamtgewicht | 0.077 t |
| Abmessungen | 2.401 x 0.536 x 1.111 m |
| Programmversion | 5.01.01 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
