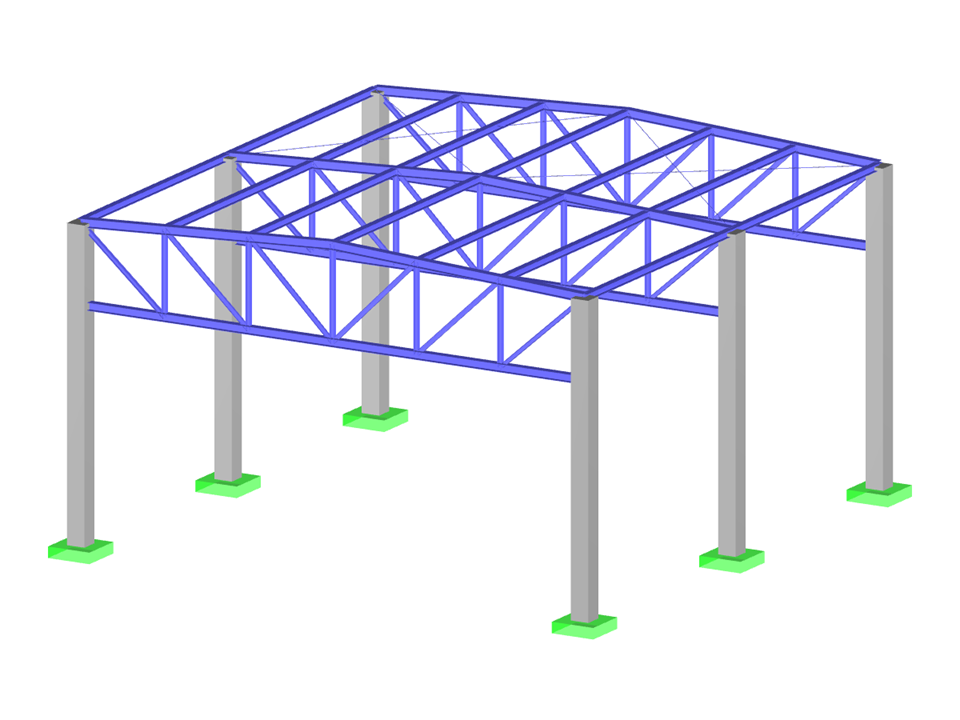

Halle en acier avec des poteaux en béton
| Nombre de nœuds | 48 |
| Nombre de lignes | 99 |
| Nombre de barres | 99 |
| Nombre de cas de charge | 7 |
| Nombre de combinaisons de charges | 88 |
| Nombre de combinaisons de résultats | 4 |
| Poids total | 88,380 t |
| Cotation fonctionnelle | 20,293 x 20,543 x 12,022 m |
| Version du logiciel | 5.24.01 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
