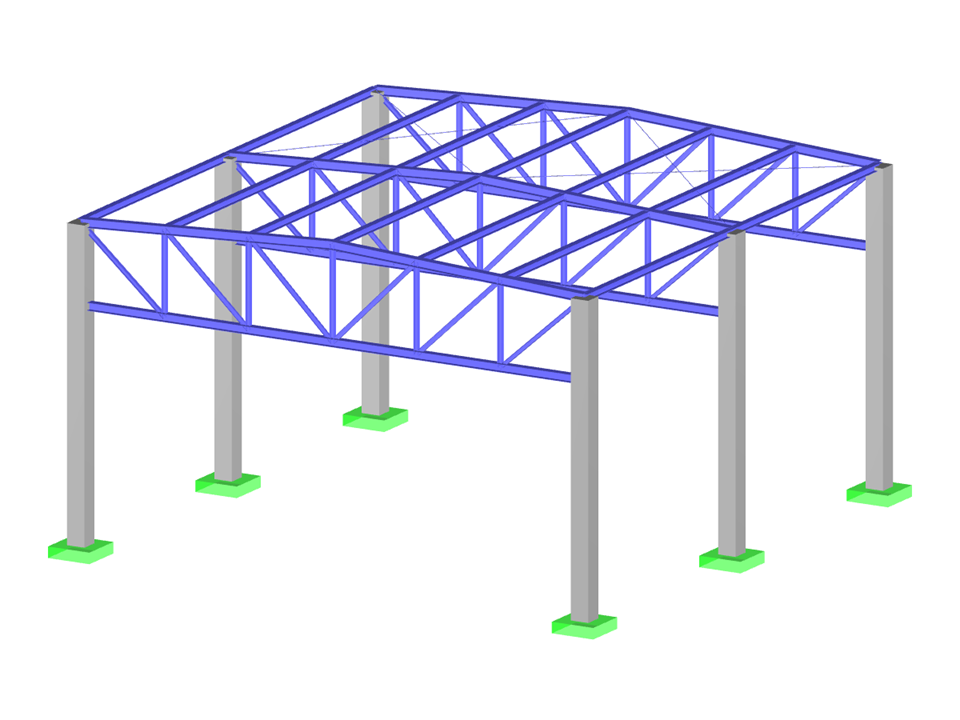

Stalowa hala z betonowymi słupami
Liczba węzłów | 48 |
Liczba linii | 99 |
Liczba prętów | 99 |
Ilość przypadków obciążenia | 7 |
Ilość KO | 88 |
Liczba kombinacji wyników | 4 |
Ciężar całkowity | 88,380 t |
Wymiarowanie | 20,293 x 20,543 x 12,022 m |
Wersja programu | 5.24.01 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
