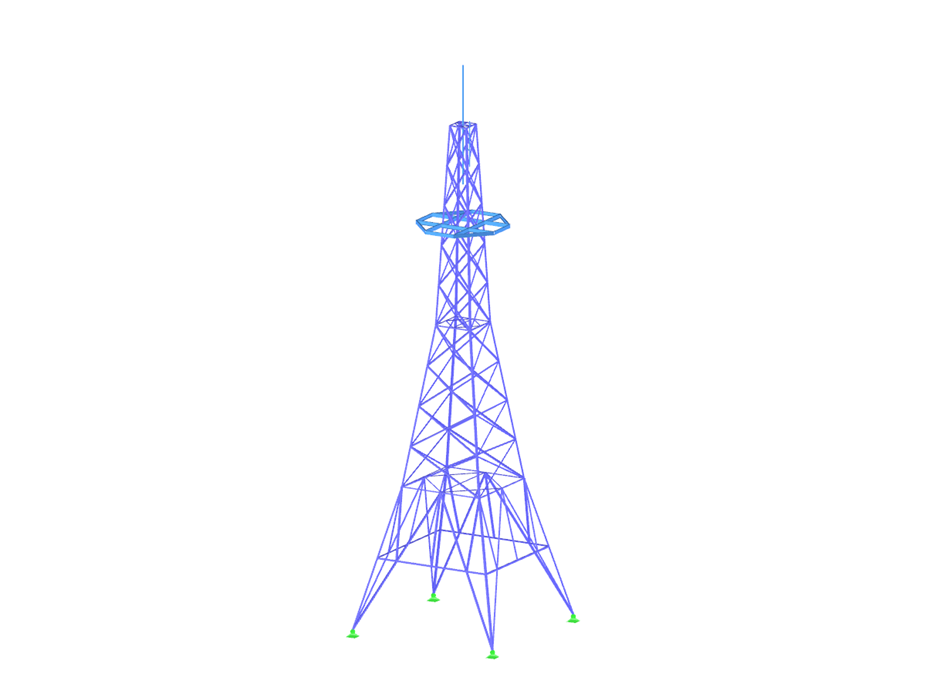

Pylône
| Nombre de nœuds | 139 |
| Nombre de lignes | 315 |
| Nombre de barres | 315 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 6,347 t |
| Cotation fonctionnelle | 7,842 x 28,000 x 7,842 m |
