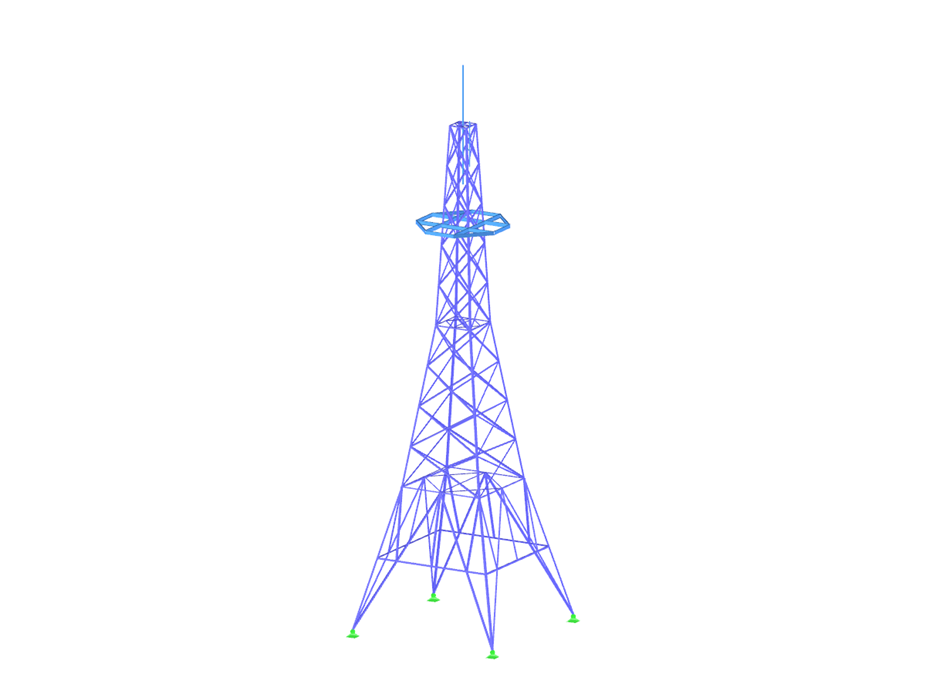

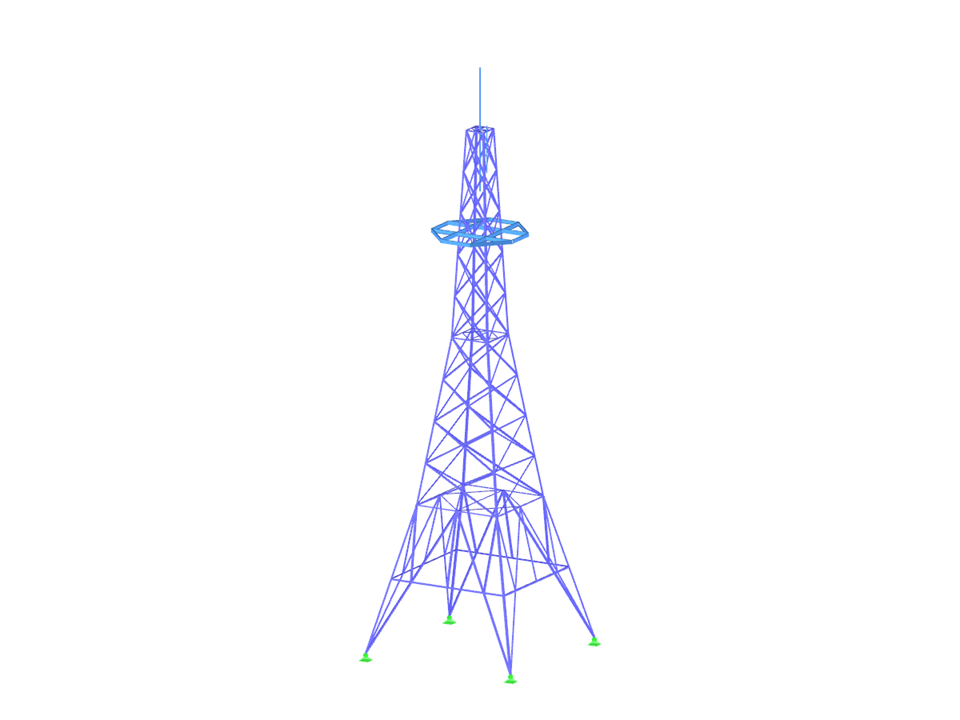

Maszt
| Liczba węzłów | 139 |
| Liczba linii | 315 |
| Liczba prętów | 315 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 6,347 t |
| Wymiarowanie | 7,842 x 28,000 x 7,842 m |
