Ce fichier à télécharger contient un modèle paramétré enregistré en tant que bloc (type de fichier *.rfs). Pour plus d'informations sur les modèles et les blocs paramétrés, consultez le court tutoriel vidéo - TV 010 | Création et importation de blocs - lien ci-dessous
Le modèle a été réalisé par l’équipe technique de Dlubal Latam.

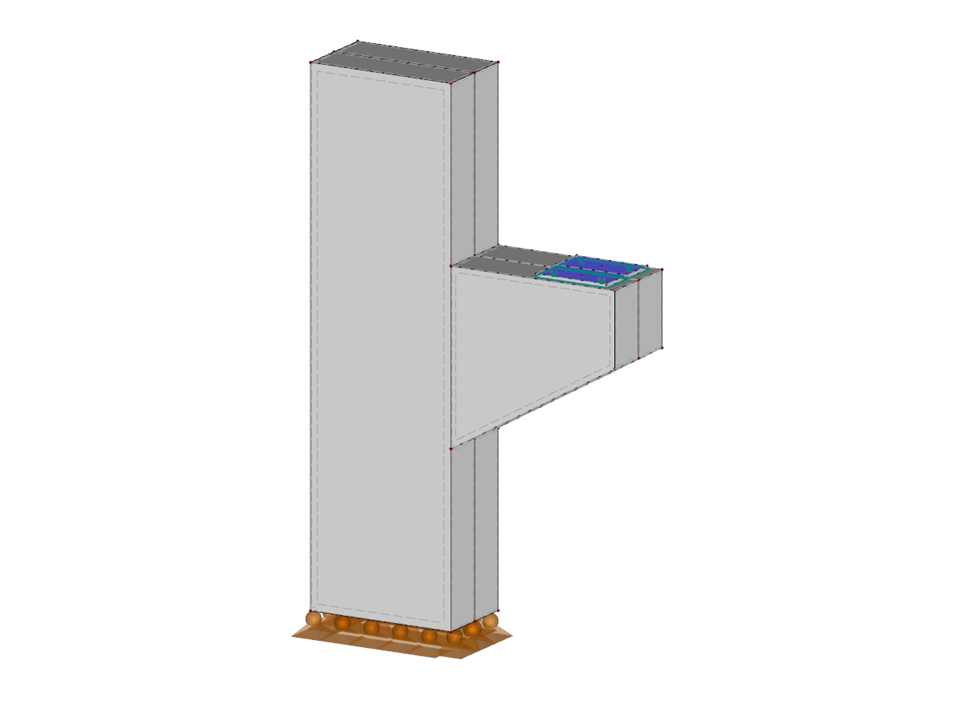

Corbeau court en béton
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 84 |
| Nombre de lignes | 90 |
| Nombre de barres | 6 |
| Nombre de surfaces | 55 |
| Nombre de solides | 10 |
| Poids total | 1,457 t |
| Cotation fonctionnelle | 1,300 x 0,350 x 2,100 m |
| Version du logiciel | 5.14.03 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
