RFEM – Online-Handbuch Flächen
Die herunterzuladende Datei enthält ein parametrisiertes Modell, das als Block gespeichert ist (Dateityp *.rfs). Weitere Informationen zu den parametrisierten Modellen und Blöcken sind im Short Video Tutorial - SVT 010 zu finden. | Blöcke erzeugen und importieren - siehe Link unten.
Das Modell wurde vom technischen Team von Dlubal Latam erstellt.

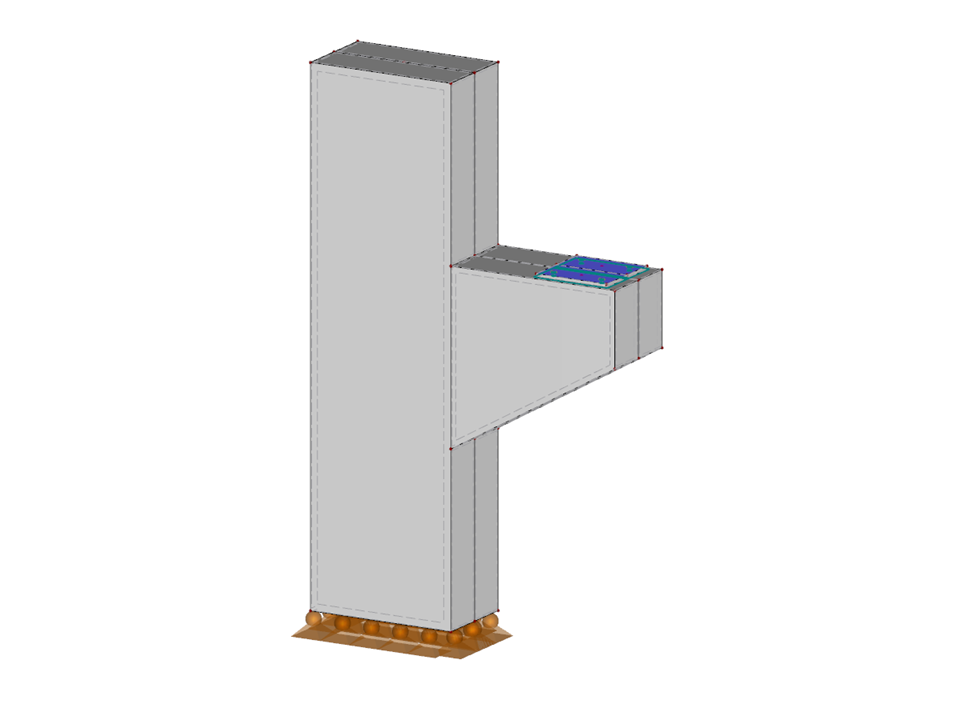

Kurze Betonkonsole
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 84 |
| Anzahl Linien | 90 |
| Anzahl Stäbe | 6 |
| Anzahl Flächen | 55 |
| Anzahl Volumenkörper | 10 |
| Gesamtgewicht | 1,457 t |
| Abmessungen | 1,300 x 0,350 x 2,100 m |
| Programmversion | 5.14.03 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
