Téléchargez ici le modèle de cette toiture 3D et ouvrez-le avec le logiciel de calcul de structure aux éléments finis RFEM. Ce modèle a été créé pour la formation en ligne 'Tutoriel RFEM 6 avec Rhino & Grasshopper.'

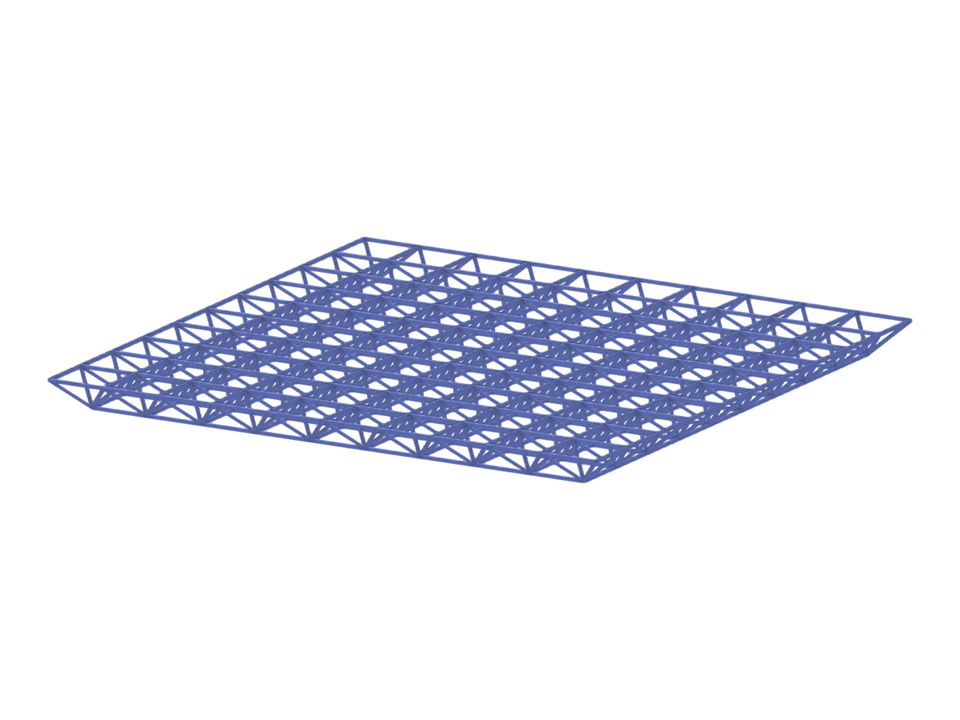

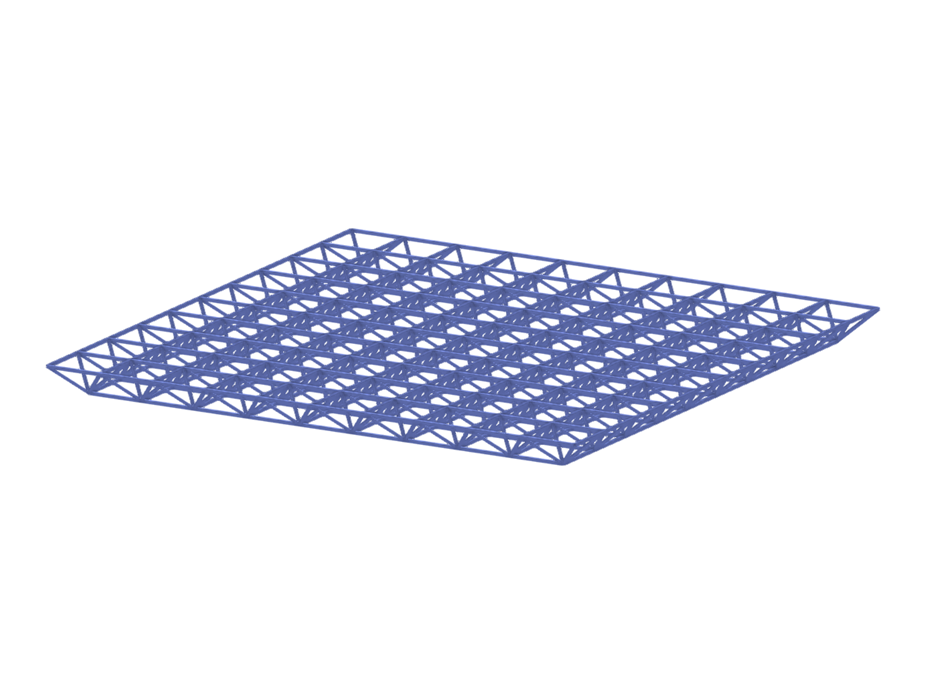

Structure en treillis de la formation en ligne | Tutoriel RFEM 6 avec Rhino et Grasshopper
| Nombre de nœuds | 221 |
| Nombre de lignes | 800 |
| Nombre de barres | 800 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 0 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 13,720 t |
| Cotation fonctionnelle | 20,000 x 1,000 x 20,000 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
